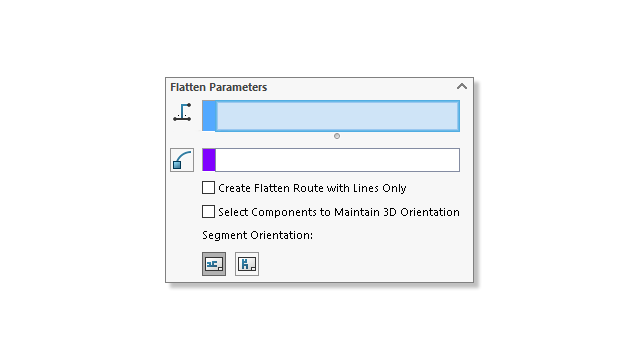

El PropertyManager Aplanar recorrido le permite administrar la creación del recorrido aplanado a partir de un ensamblaje de recorrido.
- La herramienta para iniciar el PropertyManager Aplanar recorrido se encuentra en el menú de SOLIDWORKS Electrical.
- En Selección de segmento de ruta horizontal, puede seleccionar varios segmentos de recorrido continuos para que aparezcan como horizontales en la configuración desplegada.
- Crear ruta de aplanamiento con líneas únicamente le permite convertir las splines en líneas.
- El PropertyManager Aplanar recorrido detecta automáticamente los segmentos conectados al seleccionar el primer segmento de croquis y los visualiza en un cuadro de diálogo seleccionado.
- Seleccione Componentes para mantener la orientación 3D para empalmes con bucles para que los bucles con empalmes mantengan su orientación 3D en el lugar en que los coloque.
- Cuando el PropertyManager Editar aplanar recorrido está abierto, haga clic con el botón izquierdo del ratón en un segmento de recorrido en la zona de gráficos para acceder a las herramientas de modificación.
