SOLIDWORKS bir montajdaki kesit görünümünü hesaplayamadığında hataya neden olan bileşenleri dışarıda bırakabilir, yalnızca grafik kesit görünümüne geçiş yapabilir veya PropertyManager'da ayarları düzenleyebilirsiniz.
Bir kesit görünümünde hatalı bileşenleri dışarıda bırakmak için: - Bir montajda öğesine tıklayın.
- PropertyManager'da seçenekleri belirleyin ve
öğesine tıklayın.

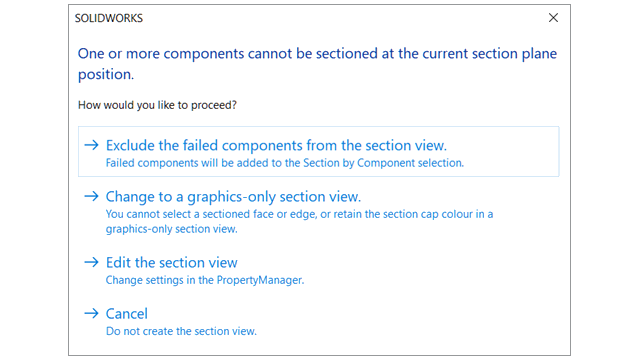

- Bir bileşenin kesitinin alınamadığı mesajı görüntülenirse Başarısız bileşenleri kesit görünümünün dışında bırak öğesini seçin.
PropertyManager'da, hatalı bileşenler Bileşene göre Kesit öğesine taşınır ve Seçili olanı hariç tut öğesi seçilir.
- İsteğe bağlı: Dışarıda bırakılan bileşenlerin listesini görüntülemek için PropertyManager'ı açın ve Bileşene göre Kesit öğesini inceleyin.
Yalnızca grafik kesit görünümüne geçerseniz PropertyManager'da Yalnızca grafik kesiti seçilir.
