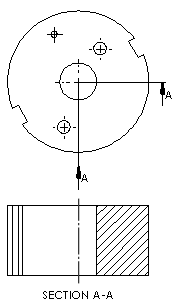

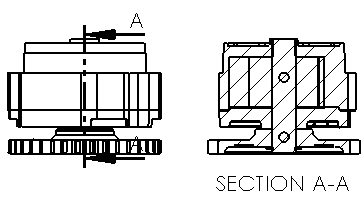

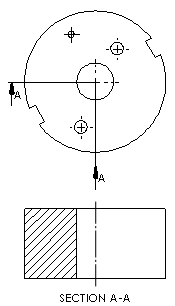

剖面视图 PropertyManager 将剖面视图草图模式与剖面工具用户界面结合使用，既可以创建剖面视图，也可以创建旋转剖面视图。 要插入剖面视图或半剖面视图： 单击剖面视图 （工程图工具栏）或插入 > 工程视图 > 剖面。 剖面 剖切线 竖直(V) 水平 辅助 已对齐(G) 自动开始剖面视图 选择以立即预览并将剖面视图置于工程图中。 取消选择以显示 剖面视图 弹出窗口 ，允许您将等距添加至剖面视图。 使用 剖面视图 弹出窗口，添加等距至剖面视图。 选择 功能 其它步骤 添加圆弧等距 选择剖切线上圆弧的第一点，然后选择圆弧的第二点。 添加单一等距 选择剖切线上等距的第一点，然后选择等距的第二点。 添加凹口等距 选择剖切线上凹口的第一点，然后选择剖切线上的第二点以获取凹口宽度，再选择第三点以获取凹口深度。 后退 确定（添加视图） 取消（取消视图） 编辑草图 选择以生成自定义剖切线。 半剖面 半剖面 顶面朝右 顶面朝左 底面朝右 底面朝左 左侧朝下 右侧朝下 左侧朝上 右侧朝上 父主题工程图中的剖面视图
（工程图工具栏）或。
