您可通过在视图上叠加草图来生成旋转剖面视图。
使用筋上完整圆角的旋转剖面视图
在该例中，意图是显示筋的部分剖面视图。要演示筋的横截面看起来的样子，您手工生成草图并应用区域剖面线。
| 原始零件
|
 |
| 在视图中绘制平行线。
通过双击视图锁定视图焦点，这样草图不会随零件进行参数变化。 确定您双击视图，而不是图纸，以确保您在视图中进行绘制。
|
 |
| 以垂直于筋边线的几何关系约束直线之一。
|
 |
| 给草图添加切线弧、样条曲线和尺寸。没有必要使草图完全定义。尺寸定义草图大小并将草图约束到零件。
|
 |
| 通过单击隐藏/显示注解  （“注解”工具栏）来隐藏尺寸。
|
 |
通过单击区域/剖面线填充  （“注解”工具栏）添加剖面线。 |
 |

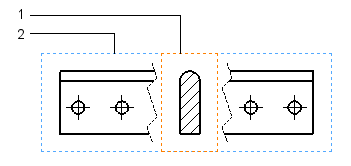

使用断裂视图旋转的剖面视图
您可将断裂视图与一个或多个剖面视图组合来生成旋转剖面视图。
 |
| 原始零件 |
- 生成剖面视图并将之与断裂视图对齐。
- 隐藏您用为源视图的视图来切除剖面，或者将之从工程图图纸移开。 关于详细信息，请参阅隐藏和显示视图。
- 使折断线缝隙大小足以容纳剖面视图。
- 将剖面视图拖动到缝隙中，使之叠加到断裂视图之上。
