Bearbeiten von Drähten in einer Kabelrinne oder Kanalleitung

So weisen Sie Leitungssegmenten elektrische Attribute zu:

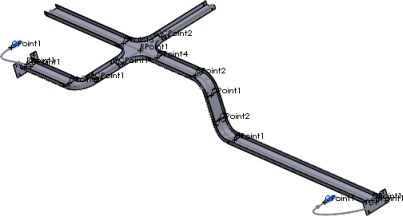

  1. Fügen Sie eine Kabelrinne oder eine Leitung mit elektrischen Leitungen ein.
  2. Klicken Sie auf Extras > Routing > Elektrik > Drähte bearbeiten tool_EditWires_Electrical.gif. (Unter Drähte bearbeiten)
  3. Definieren Sie die zu verwendenden Drähte und Kabel.
  4. Gehen Sie zum Festlegen der Leitungsführung folgendermaßen vor:
    • Wählen Sie die Leitungssegmente zwischen den Verbindungsstücken auf beiden Seiten der Kabelrinne aus.
    • Klicken Sie unter Liste der Drähte von - bis auf Pfad auswählen.
  5. Klicken Sie auf PM_OK.gif.
  6. Schließen Sie die Skizze.
    Dasselbe Verfahren kann für die Erstellung von Leitungen für Verbindungsstücke mit HLK-Kanälen verwendet werden.
