Beispiele: Schnittansicht mit Offset

Die folgenden Beispiele zeigen, wie Offsets zu einer Schnittlinie hinzugefügt werden.

Bogenabstand

  1. Suchen Sie eine horizontale Schnittlinie Cutting-line-Horizontal.png.
  2. Fügen Sie einen Bogenabstand hinzu sectionxpert-arc-offset.png.
    section-arc-offset-2.gif section-arc-offset-3.gif

    Erster Punkt auf Schnittlinie für den Start des Bogenabstands

    Zweiter Punkt auf Geometrie zum Festlegen des Winkels des Abstands
  3. Endgültige Schnittansicht

Einzelner Abstand

  1. Suchen Sie eine senkrechte Schnittlinie Cutting-line-Vertical.png.
  2. Fügen Sie einen einzelnen Abstand hinzu sectionxpert-single-offset.png.
    section-single-offset-2-U.gif section-single-offset-3-U.gif

    Erster Punkt auf Schnittlinie für den Start des einzelnen Abstands

    Zweiter Punkt auf Geometrie zum Festlegen des Winkels des Abstands

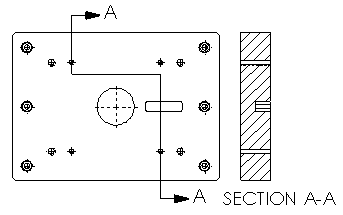

  3. Endgültige Schnittansicht

Kerbenabstand

  1. Suchen Sie eine horizontale Schnittlinie Cutting-line-Horizontal.png.
  2. Fügen Sie einen Kerbenabstand hinzu sectionxpert-notch-offset.png.
    section-notch-offset-2.gif section-notch-offset-3.gif

    Erster Punkt auf Schnittlinie für den Start des Kerbenabstands

    Zweiter Punkt auf Schnittlinie zum Festlegen der Länge des Abstands

    Zweiter Punkt auf Geometrie zum Festlegen der Tiefe des Abstands


  3. Endgültige Schnittansicht
