Instant3D - Schweißkonstruktionen

Instant3D kann für Schweißkonstruktionsteile in 2D- und 3D-Schweißkonstruktionen verwendet werden.

Ziehpunkte

Wählen Sie die Fläche aus, die gezogen werden soll. Der Ziehpfeil wird in der nächsten verfügbaren Ziehrichtung angezeigt. Sie können den Schweißkonstruktionskörper verschieben, um angefügte Körper und die Leitskizze zu dehnen.
Ziehen Sie den Ziehpunkt.

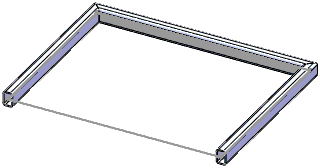

Gedehntes Schweißkonstruktionsteil

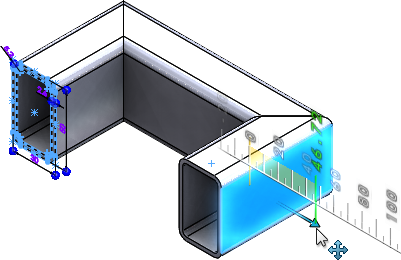

Ziehen Sie eine Endfläche, um das Strukturbauteil zu dehnen.
Ziehpunkte können auch dann verwendet werden, wenn sich die Seitenfläche nicht in derselben Ebene wie die Leitskizze befindet. Instant3D berücksichtigt die allgemeine Richtung des Ziehpunktes, so dass die Leitskizze und die angefügten Körper gedehnt oder verkürzt werden.


Weitere Beispiele

Wenn Sie ein Segment eines Strukturbauteils ziehen, wird in einer Vorschau des ausgewählten Segments die Position angezeigt.
Wählen Sie die Fläche des Strukturbauteils aus, die gezogen werden soll.
Vorschau mit neuer Position
Endposition
