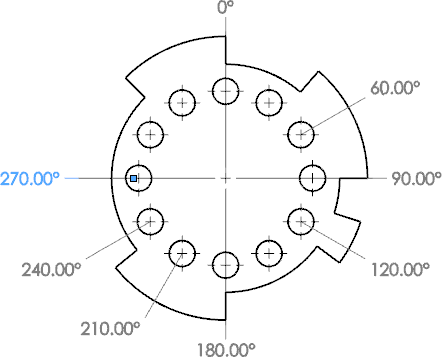

Sie können mehrere Winkelbemaßungen entlang derselben winkelig verlaufenden Bemaßung hinzufügen.
So fügen Sie mehrere Bemaßungen entlang derselben winkelig verlaufenden Bemaßung hinzu:
- Klicken Sie mit der rechten Maustaste auf eine Polarkoordinatenbemaßung, die sich auf dem Flansch befindet, und klicken Sie dann auf Zu laufender Bemaßung hinzufügen aus.
- Wählen Sie die zu bemaßenden Scheitelpunkte oder Mittelkreuze aus. Beim Anklicken der einzelnen Elemente wird die Bemaßung ausgerichtet auf die Nullbemaßung in der Ansicht platziert.
- Klicken Sie auf
, um den Modus für Winkelführungsbemaßungen zu beenden.
