Erstellen von sekundären Strukturbauteilen zwischen Punkten und Ändern von Profilen

So erstellen Sie sekundäre Strukturbauteile zwischen Punkten und ändern Profile:

  1. Klicken Sie auf Strukturbauteil zwischen Punkten unter Typ des Sekundärteils.
  2. Ändern Sie die Ausrichtung des Modells, indem Sie auf Ansicht (Head-Up) > Ansicht links klicken und die angezeigten sekundären Strukturbauteile auswählen.
  3. Ändern Sie das Profil des sekundären Strukturbauteils:
    1. Klicken Sie auf die Registerkarte Profil.
    2. Wählen Sie für Typ die Option Rechteckiges Hohlprofil - Konfiguriert.
    3. Wählen Sie unter Größe 70 x 40 x 5 aus.
  4. Klicken Sie unter Teileparameter auf , um ein sekundäres Strukturbauteil hinzuzufügen.
    Klicken Sie auf , um das ausgewählte sekundäre Strukturbauteil zu löschen.
  5. Optional: Passen Sie mit den Optionen Offset von erstem Bauteil und Offset von zweitem Bauteil den Offset an und spiegeln Sie ihn für das unter Teileparameter ausgewählte Strukturbauteil.

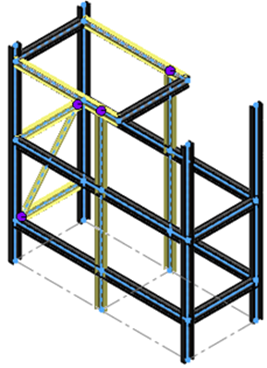

  6. Ändern Sie die Ausrichtung des Modells, indem Sie auf Ansicht (Head-Up) > Isometrischklicken.
  7. Lösen Sie den PropertyManager und klicken Sie auf .
  8. Klicken Sie im Bestätigungs-Eckfeld auf Struktursystem , um den Struktursystemmodus zu verlassen.
Der PropertyManager Eckenverwaltung wird angezeigt. Einfache Ecken werden im Modell hervorgehoben.
