Bearbeiten von Profilen mit dem grafischen Manipulator

Über den grafischen Manipulator können Sie mit dem Profil eines Strukturbauteils interagieren.

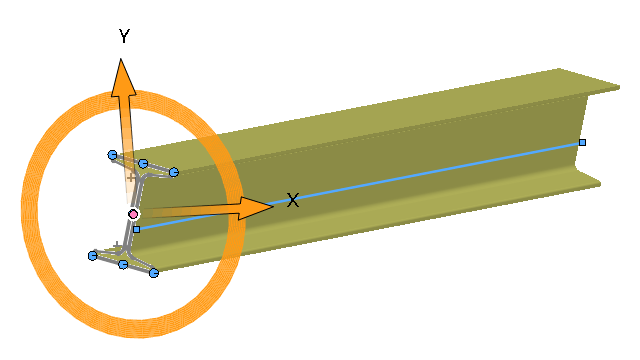

Wählen Sie im PropertyManager „Profil“ die Registerkarte Profil aus, um den grafischen Manipulator anzuzeigen. Verwenden Sie den Manipulator, um ein Profil zu ziehen oder zu drehen und es so auszurichten.

So bearbeiten Sie Profile mit dem grafischen Manipulator:

  1. Ziehen Sie den horizontalen oder vertikalen Griff, um das Profil in die entsprechende Richtung zu verschieben.
  2. Drehen Sie den kreisförmigen Ziehpunkt des grafischen Manipulators, um das Profil um den Ansteckpunkt zu drehen.
  3. Optional: Doppelklicken Sie auf den horizontalen oder vertikalen Ziehpunkt, um das Profil in die entsprechende Richtung umzukehren.
