Sie können für Skizzenbemaßungen Nullwerte und negative Werte angeben. Das ist hilfreich, wenn Sie den Richtungsinhalt eines Elements umkehren möchten.
Kehren Sie die Richtung einer Positionsbemaßung um, indem Sie im PropertyManager
Bemaßung oder im Dialogfeld
Ändern einen der folgenden Schritte durchführen:
- Klicken auf Richtung umkehren
(PropertyManager) oder Bemaßungsinhalt umkehren
(Dialogfeld „Ändern“).
- Geben Sie einen negativen Wert ein.
So kehren Sie eine Positionsbemaßung in einer Skizze um:
- Wählen Sie eine Positionsbemaßung im Grafikbereich aus.
- Klicken Sie im PropertyManager unter Primärer Wert auf Richtung umkehren
.
Die Position des Objekts in Bezug auf den Referenzpunkt wird gegenüber dem ursprünglichen Wert umgekehrt. In dieser Skizze ist die Linienposition fixiert. Geändert werden soll die Bemaßung zwischen dieser Linie und der oberen Linie des Rechtecks:

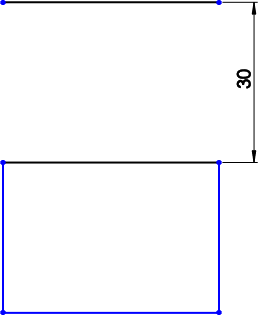

Wenn Sie auf
Richtung umkehren
klicken, wird die obere Linie des Rechtecks in einem Abstand von 30 Einheiten über der fixierten Linie angezeigt:
