Die Verwendung von Referenzgeometrie wurde dergestalt verbessert, dass Sie Achsen und Ebenen direkt im Grafikbereich auswählen können. Dies ist nützlich für Muster und für Befehle wie Verknüpfen oder Messen.

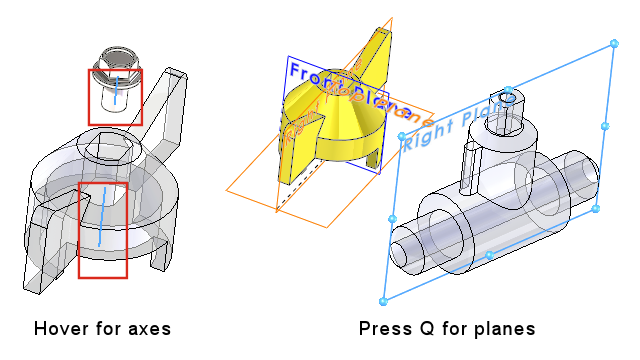

Bewegen Sie den Mauszeiger über temporäre Achsen von zylindrischen Flächen und Oberflächen, um die Achsen anzuzeigen. Bewegen Sie den Mauszeiger über eine Fläche und drücken Sie Q, um die Referenzebenen anzuzeigen. Sie können mehrere Elemente der Referenzgeometrie auswählen, indem Sie die Umschalt- oder Strg-Taste drücken. Nachdem Sie Referenzgeometrie ausgewählt haben, verwirft SOLIDWORKS automatisch die nicht benötigte Referenzgeometrie.
Sie können jetzt im Grafikbereich mit der rechten Maustaste auf eine Komponente klicken, Anzeige der Referenzgeometrie auswählen und dann primäre Ebenen, Referenzebenen, Referenzachsen oder das Koordinatensystem anzeigen. Bisher waren diese Optionen nur im FeatureManager verfügbar.
