Sulla faccia piatta

È possibile utilizzare questa opzione solo quando tutte le facce selezionate sono planari. Ogni faccia può essere su un piano diverso. Ogni faccia è vincolata in relazione alle direzioni (Direzione 1, Direzione 2 e Normale).

Attributo	Valore
DOF possibili per le mesh di elementi solidi	3 traslazioni
DOF possibili per le mesh di shell	3 traslazioni e 3 rotazioni
Possibile DOF per travi rinforzate	3 traslazioni
Simbolo di 3D	traslazione rotazione
Entità selezionabili	Solo facce planari
Traslazioni	Lungo direzione di faccia 1 Lungo direzione di faccia 2 Normale alla faccia
Rotazioni (solo per shell)	Intorno alla faccia in direzione 1 Intorno alla faccia in direzione 2 Intorno alla normale alla faccia

Esempio

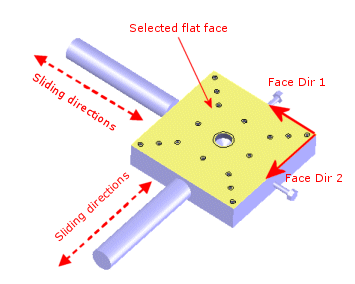

La faccia piatta selezionata (mostrata in giallo) può scorrere solo in una direzione mostrata dalle frecce tratteggiate di rosso, ad esempio, Dir 1 della faccia. L'impostazione di altre due direzioni ( Dir 2 e Normale ) a zero applica questa condizione.
La faccia piatta selezionata (mostrata in giallo) può scorrere lungo Faccia Dir 1 e Faccia Dir 2. L'impostazione del movimento normale a zero applica questa condizione.
La scrivania mostrata in alto è libera di muoversi sul suolo (frecce tratteggiate in rosso) e non è consentito alcun movimento normale (freccia blu di solido).	Le facce piatte selezionata (mostrate in giallo) possono scorrere liberamente lungo Dir 1 e Dir 2 delle facce selezionate e vincolate nella direzione Normale.
Il corsoio interno è libero di scorrere lungo le direzioni mostrate nelle frecce tratteggiate.	Utilizzare il tipo di vincolo Sulla faccia piatta per specificare gli spostamenti zero lungo Faccia Dir 2 e Normale alla faccia.
