스케치 추출

2D 도면에서 베이스 피처를 작성하려면, 적절한 뷰를 지정하기 위해 스케치를 추출합니다.

스케치가 도면을 종이접듯이 올바른 방향으로 접힙니다.

도면에서 정면도, 우측면도, 윗면도 등에 쓰일 스케치를 지정합니다. 주가 되는 뷰 평면에 평행하지 않은 보조 스케치를 생성할 수도 있습니다.

정면도 스케치 추출

정면도 스케치 추출하기

  1. 스케치를 편집할 때, 정면도를 구성하는 스케치 요소를 선택합니다.
    다른 뷰를 지정하기 이전에 반드시 정면도를 먼저 지정해야 합니다. 상자를 이용한 선택, 체인 선택, 또는 Ctrl을 누른 채 개별 요소를 계속해서 선택하는 방법을 사용합니다.
  2. 2D를 3D로 도구 모음에서 정면 스케치에 추가를 클릭하거나 도구 > 스케치 도구 > 2D를 3D로 > 정면도을(를) 클릭합니다.
FeatureManager 디자인 트리에 새 스케치가 나타납니다.

다른 뷰 스케치 추출

다른 뷰 스케치 추출하기

  1. 원래 스케치를 편집하는 동안, 윗면도, 우측면도, 좌측면도, 아랫면도, 후면도 등을 구성하는 스케치 요소를 선택합니다.
  2. 2D를 3D로 도구 모음에서 해당 아이콘을 클릭하거나, 도구 > 스케치 도구 > 2D를 3D로 메뉴에서 해당 뷰를 클릭합니다.
FeatureManager 디자인 트리에 새 스케치가 나타납니다. 스케치가 정면도에 각기 선택한 방향으로 접힙니다.

보조 스케치 추출

보조 스케치 추출하기

  1. 스케치를 편집할 때, 보조도를 구성하는 스케치 요소를 선택합니다.
  2. Ctrl을(를) 누른 채 다른 뷰에 있는 한 선을 선택하여 보조도의 각도를 지정합니다.
  3. 보조 스케치 (2D를 3D로 도구 모음)를 클릭하거나 도구 > 스케치 도구 > 2D를 3D로 > 보조도을(를) 클릭합니다.

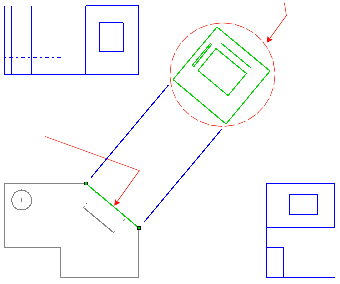

보조도의 예

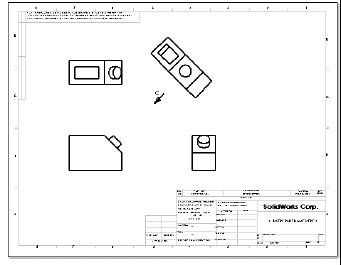

정면 뷰의 각진 모서리가 보조도 생성을 위해 선택되었습니다. 보조도는 오른쪽 상단에 나타나고 C로 라벨이 붙은 뷰 화살표가 추가되었습니다.
  보조도의 스케치 요소
보조도의 각도를 정의하는 선
