스케치 정렬

3D 파트로 변환을 위해 스케치를 추출한 후, 베이스 피처를 만들기 이전에 스케치를 정렬할 수 있습니다. 먼저 선택한 스케치가 나중에 선택한 스케치에 맞추어 정렬됩니다.

1. 다른 스케치에 맞추어 정렬할 스케치에서 선 또는 점을 선택합니다.
2. Ctrl을 누른 채 선택한 스케치를 정렬할 두 번째 스케치의 선이나 점을 선택합니다.
3. 스케치 정렬 (2D를 3D로 도구 모음)을(를) 클릭하거나 도구 > 스케치 도구 > 정렬 > 스케치을(를) 클릭합니다.

스케치 정렬 예제

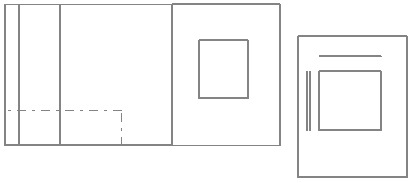

보기에서 윗면도와 보조 투상도가 아직 정렬되지 않았습니다. 보조 투상도를 배치할 때, 윗면도는 그 자리에 있습니다.

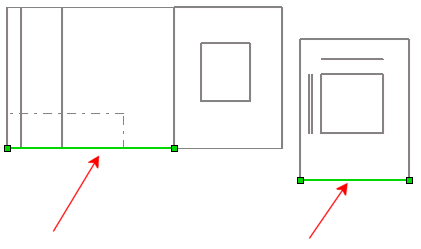

보조 투상도에 표시된 선을 선택하고, Ctrl을 누른 채로 윗면도에 표시된 선을 그림과 같이 선택합니다.
위 스케치 보조 스케치

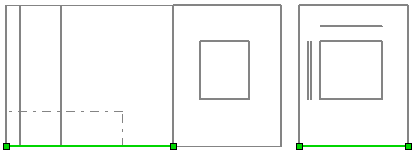

스케치 정렬 을 클릭합니다. 보조 투상도가 윗면도에 맞추어집니다.
