Tworzenie płaszczyzn cięcia

Aby wyświetlić wewnętrzne części modelu, można utworzyć widoki przekroju poprzez dodanie płaszczyzn cięcia.

Można manipulować płaszczyznami cięcia przy użyciu standardowych elementów sterujących ruchem. Można używać wielu płaszczyzn cięcia w celu dalszego rozdzielenia modelu. Nie ma limitu.

W SOLIDWORKS Visualize Professional można również animować efekt płaszczyzn cięcia w taki sam sposób jak model.

Aby utworzyć widoki przekroju, należy:

  1. W Palecie, na karcie Modele kliknąć przycisk Dodaj , a potem kliknąć Nowa płaszczyzna cięcia.
    Można również utworzyć płaszczyznę tnącą, klikając Projekt > Modele > Nowa płaszczyzna tnąca .

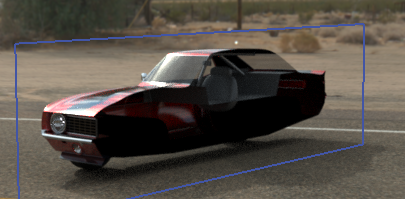

    Płaszczyzna cięcia pojawi się w okienku ekranu jako cienka, prawie przezroczysta płaszczyzna, która automatycznie rozciąga się w całym modelu.

  2. W drzewie Model wybrać płaszczyznę cięcia.
    Parametry płaszczyzny cięcia są wyszczególnione na karcie podrzędnej Ogólne.
  3. Wypełnić pole Nazwa dla płaszczyzny.
    Opcjonalnie można zamknąć geometrię, którą przecina płaszczyzna tnąca. Wybrać Wyświetl końce płaszczyzn cięcia i określić Kolor zamkniętego końca.
  4. Na karcie podrzędnej Transformacja użyć opcji Obróć i Transformacja, aby zmodyfikować orientację płaszczyzny.
    • Aby odwrócić płaszczyznę, należy kliknąć opcję Odwróć.

    • Aby obrócić płaszczyznę 90º, należy kliknąć jedną z opcji Obróć.

    • Aby pochylić płaszczyznę, należy w części Transformacja zmienić jedną lub więcej wartości Obrót XYZ.

    Można również użyć uchwytu transformacji w celu zmodyfikowania położenia płaszczyzny. Aby włączyć funkcję uchwytu, należy kliknąć prawym przyciskiem myszy płaszczyznę cięcia w Zestawie modeli i kliknąć Manipuluj > Przenieś.
    .

  5. Aby dodać kolejną płaszczyznę cięcia, należy kliknąć Nowa płaszczyzna tnąca.
  6. Wybrać drugą płaszczyznę i użyć tych samych elementów sterujących, aby nią manipulować.
  7. Aby ukryć lub pokazać płaszczyznę cięcia, na karcie Modele należy wykonać jedną z następujących czynności:
    • W drzewie Model kliknąć prawym przyciskiem myszy płaszczyznę cięcia i kliknąć Ukryj płaszczyznę tnącą lub Pokaż płaszczyznę tnącą.
    • Na karcie podrzędnej Ogólne zaznaczyć lub usunąć zaznaczenie opcji Widoczne.
  8. Aby usunąć płaszczyznę cięcia przekroju, w Zestawie modeli, należy kliknąć prawym przyciskiem myszy płaszczyznę cięcia i kliknąć Usuń.
Można również animować płaszczyzny cięcia w SOLIDWORKS Visualize Professional.

Płaszczyzny cięcia mają wpływ na całą geometrię w scenie. Nie mogą one być stosowane tylko do określonych części, grup lub modeli.
