Нанесение размеров на маркеры сплайна

Используйте инструмент Автоматическое нанесение размеров (панель инструментов "Размеры/Взаимосвязи") для нанесения размеров на маркеры сплайна.

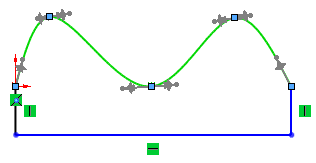

Пример маркеров сплайна:

Можно добавить размеры:

• Величина касания 1 и Величина касания 2
• Радиальное направление касательной

Нанесение размеров на маркеры сплайна позволяет:

• Устанавливать значения в графической области, а не в PropertyManager (Менеджере свойств).
• Управлять величиной и направлением касательной в таблицах параметров.

Чтобы добавить размеры к маркерам сплайна:

1. В режиме Редактирование эскиза откройте PropertyManager Сплайн в разделе Параметры и выберите Управление с касательностью.

2. Нажмите Автоматическое указание размеров (панель инструментов "Размеры/взаимосвязи") или выберите Сервис > Размеры > Авто.
3. Выберите сплайн для отображения маркеров.

   Для Величина касания 1 — Величина касания 2

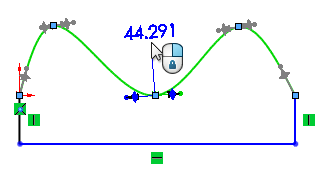

   Выберите любые маркеры на каждом конце и щелкните, чтобы нанести размер. Укажите размер в окне Изменить.
   Для Радиального направления касательной

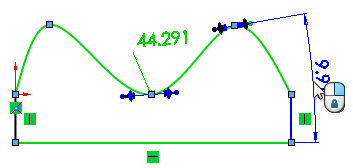

   Выберите любые маркеры на каждом конце, горизонтальную линию, и щелкните мышью, чтобы нанести размер. Укажите размер в окне Изменить.
