PropertyManager Значение размера

Чтобы открыть этот PropertyManager:

Выберите один или несколько размеров.

При выборе нескольких размеров доступны только те свойства, которые применяются ко всем выбранным размерам.

Инструменты нанесения размеров

Позволяет нанести размеры в чертеже с помощью параметра Авто-нанесения размеров или DimXpert (для чертежей). Нажмите DimXpert для доступа к вкладкам DimXpert (для чертежей) и Авто-нанесение размеров.

	Автоматическое нанесение размера	Позволяет создать размеры с помощью инструмента Автоматическое указание размеров.
	Быстрый размер	Позволяет включить или отключить селектор быстрого размера. Выберите, чтобы включить; очистите, чтобы выключить. Эта настройка распространяется на все сессии.
	DimXpert	Позволяет применить размеры к полностью определенным производственным элементам (массивам, прорезям, гнездам, скруглениям и т.д.) и найти размеры, используя DimXpert для чертежей.

Стиль

Стиль

Допуск/Точность

	Значение обозначения	Выберите значение в выбранном размере. Этот параметр доступен для размеров с несколькими значениями в обозначении.
	Тип допуска	Выберите из списка. Варианты для выбора зависят от типа размера. См. Примеры допуска и точности размера.
	Максимальная вариация
	Минимальная вариация
	Точность единиц измерения	В списке можно выбрать количество знаков после запятой для значения размера.
	Точность допуска	В списке можно выбрать количество знаков после запятой для значения допуска.
	Связь параметра точности с моделью	Для импортированных размеров устанавливает параметрическую связь изменений единиц измерения или точности допусков с моделью.
	Конфигурации (только для деталей и сборок)	Применение допуска размера для определенных конфигураций для управляемых размеров.
	Классификация (Посадка, Посадка с допуском или Посадка (только допуск).)	При выборе Посадки отверстия или Посадки вала (ниже) список для другой категории (Посадка отверстия или Посадка вала) будет отфильтрован в соответствии с классификацией.
	Посадка отверстия и Посадка вала (Посадка, Посадка с допуском или Посадка (только допуск).)	Выберите в списках или введите любой текст. Двунаправленные допуски (Максимальная вариация и Минимальная вариация) доступны при выборе типа Посадка с допуском или Посадка (только допуск), если задана категория Посадка отверстия или Посадка вала, но не обе.
	Отобразить допуск (Допуск, Посадка с допуском или Посадка (только допуск).)	Группа с линией Группа без линии Линейное отображение
	Отобразить скобки	Скобки имеются для типов допусков: Двунаправленный, Симметричный и Посадка с допуском. Скобки доступны для типа Посадка с допуском, если указана Посадка отверстия или Посадка вала, а не оба.

Второстепенный допуск/Точность

Доступно для размеров фаски. См. Вставка размеров фаски в чертежи.

Первичное значение

Первичное значение отображается для управляющих размеров и может быть изменено для изменения модели. Значение размера можно изменить. У размеров, не имеющих ссылок, можно изменить имя. Управляемые (справочные) размеры содержат значение и имя и не могут быть изменены.

	Имя	Имя выбранного размера.
	Значение размера	Значение выбранного размера.
	Измененное значение	Выберите, чтобы переопределить первичное значение и ввести новое. Если отключить параметр Измененное значение, то для размера восстанавливается исходное значение, но допуск сохранится. Переопределенные значения автоматически не обновляются при изменении геометрии. Исходное значение Измененное значение
	Реверс направления	Изменение направления размера с положительного на отрицательное и наоборот.
	Конфигурации (только для деталей и сборок)	Применяет данные Первичное значение к определенным конфигурациям.

Текст размера

	Текст	Размер автоматически отображается в поле и обозначен как <DIM>. Поместите указатель в любом месте поля, чтобы вставить текст. Если <DIM> удалено, можно повторно вставить это значение, нажав Добавить значение (XX.XX). Для некоторых типов размеров дополнительный текст отображается автоматически. Например, Обозначение отверстия для отверстия цековки отображает диаметр и глубину отверстия (отображается как <MOD-DIAM><DIM><HOLE-DEPTH>xx). В условных обозначениях отверстия для отверстий, созданных в окне "Отверстие под крепеж", отображается информация из этого окна. Можно редактировать текст и вставлять в него переменные из диалогового окна Переменные для условного обозначения отверстия . Для размеров чертежного стандарта ISO со сплошной выноской и выровненным текстом можно использовать поле "Текст размера" для размещения текста над размерными линиями и под ними или разделить текст двойного размера над размерными линиями и под ними для линейных размеров, размеров диаметра и радиуса. Разделить текст можно, только если для данного размера параметру Расположение текста задано значение Сплошная выноска, выровненный текст в Инструменты > Параметры > Свойства документа > Размеры . Второе окно используется для размещения текста под сплошной линией размера. Скобки и контур инспекции могут применяться к верху и низу независимо друг от друга.
	Добавить скобки	Можно отобразить управляемые (справочные) размеры со скобками или без них. Они отображаются со скобками по умолчанию.
	Размер для осмотра
	Размер по центру	При перетаскивании текста размера между выносными линиями, текст размера привязывается к центру выносных линий.
	Сместить текст	Смещает текст размера от линии размера с помощью выноски.

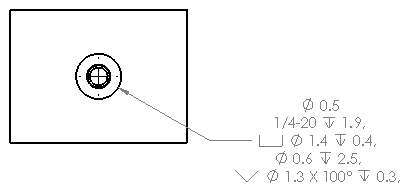

	Обратный порядок выносок	Меняет порядок выносок для отверстий, созданных с помощью инструмента Дополнительные отверстия. Обратный порядок выносок выбран Обратный порядок выносок отключен Можно определить выноску в элементе, включив дополнительный текст. Введите текст для добавления в параметр Текст сверху и Текст снизу.
	Переключение между сообщениями для передней и задней сторон	Выберите для переключения между ближними и дальними текстовыми строками.
	Выровнять	Текст можно выровнять по горизонтали, а, для некоторых стандартов, выноску можно выровнять по вертикали. По левому краю , По центру , По правому краю . По левому краю     По правому краю По верхнему краю , , По нижнему краю По верхнему краю По середине По нижнему краю
	Условные обозначения	Нажмите, чтобы разместить указатель в том месте, где нужно разместить стандартное обозначение. Нажмите на значок обозначения или выберите Дополнительно, чтобы открыть библиотеку обозначений. См. Использование библиотеки обозначений.
	Все прописные	Для выбранного размера или условного обозначения отверстия отображается текст в верхнем регистре в графической области. Снимите флажок, чтобы вернуться к смешанному регистру.
	Отображение размера фаски	Расстояние X Расстояние Расстояние X Угол Угол X Расстояние C Расстояние Доступно только для фасок с 45° углами.

Двойной размер

Указывает, что размер отображается в системе единиц измерения для документа и двойными единицами измерения. И те, и другие единицы измерения указываются в разделе Свойства документа – Единицы измерения . Укажите, где должны отображаться альтернативные единицы измерения, в Свойствах документа - Размерах . Двойные размеры отображаются в скобках.

	Точность единиц измерения	В списке можно выбрать количество знаков после запятой для значения размера.
	Точность допуска	В списке можно выбрать количество знаков после запятой для значения допуска.
	Связь параметра точности с моделью	Для импортированных размеров устанавливает параметрическую связь изменений единиц измерения или точности допусков для дополнительных единиц измерения с моделью.
	Загругление внутрь	Управляет закруглением внутрь для каждого отдельного размера.
	Разделить	Выберите для установки новых размеров с двойными размерами, чтобы отобразить разбиение над или под сплошной выноской. Разделить текст можно, только если для данного размера параметру Расположение текста задано значение Сплошная выноска, выровненный текст в Инструменты > Параметры > Свойства документа > Размеры .
