Задайте свойства для существующих таблиц отверстий.
Чтобы открыть окно Таблица отверстий (Правка) PropertyManager, выполните одно из следующих действий:
- Нажмите и перетащите значок таблицы
в левом верхнем углу таблицы.
- Нажмите правой кнопкой мыши в любом месте таблицы и выберите Свойства.
- Нажмите правой кнопкой мыши на таблицу в дереве конструирования FeatureManager и выберите Свойства.
Расположение таблицы
Неподвижный угол управляет направлением расширения таблицы при добавлении столбцов или строк.
Установите для параметра Привязанный угол значение:
|
Левым верхним углом
|
Новые столбцы добавляются справа, а новые строки — ниже точки привязки.
|
|
Правым верхним углом
|
Новые столбцы добавляются слева, а новые строки — ниже точки привязки.
|
|
Нижний левый
|
Новые столбцы добавляются справа, а новые строки — над точкой привязки.
|
|
Правым нижним углом
|
Новые столбцы добавляются слева, а новые строки — над точкой привязки.
|
|
Прикрепить к точке привязки
|
Прикрепление указанного угла к точке привязки таблицы.
|
Параметр Привязанный угол не доступен сразу после создания таблицы. Если таблица создается с точкой привязки, то привязанный угол автоматически выбирается на чертежном листе в квадранте, ближайшем к привязке таблицы.
Порядок тегов
Указывает метод определения порядка, в котором будут отмечены отверстия.
| XY |
Использует координаты X-Y для назначения тегов, ближайших к выбранной базе. |
| Краткая траектория инструмента |
Использует кратчайшую длину между всеми отверстиями одного размера и упорядочивает теги вдоль пути. |
| Радиальный |
Упорядочивает теги радиально для повернутых или токарных деталей. |
Тип тега
| A, B, C... |
Используются метки буквенно-цифровых тегов. При использовании буквенно-цифровых тегов буквенный префикс определяет размер отверстия, а число определяет экземпляр. Установите начальный символ в разделе Начало. |
| 1, 2, 3 |
Используются метки числовых тегов. Установите начальное число в разделе Начало. |
| Вручную |
Позволяет определить несколько пользовательских префиксов тега. |
Соответствующие заметки в чертежном виде изменяются вместе с таблицей.
|
|

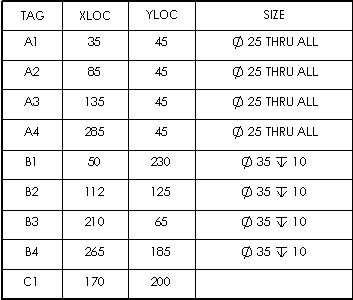

A, B, C...
|
|
|

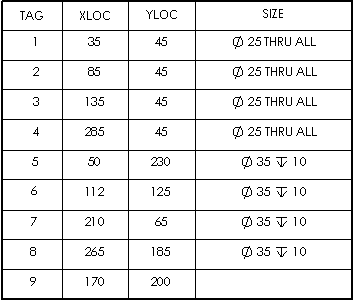

1, 2, 3...
|
Схема
|

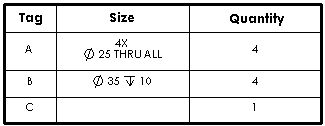

Объединить одинаковые метки
|
Объединение строк с отверстиями тем же способом, с помощью которого объединяются отверстия с одинаковыми размерами. Столбцы со значениями положения удаляются. Этот параметр удаляет столбцы месторасположения X и Y.
|
|

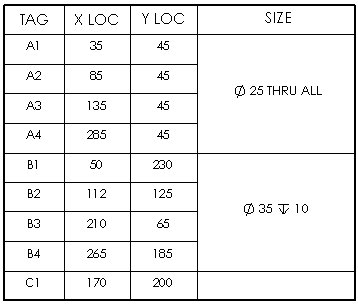

Объединить одинаковые размеры
|
Параметр доступен, только если снят флажок Объединить одинаковые метки. Объединение ячеек для отверстий одинакового размера. Столбцы со значениями положения остаются.
|
|
Отобразить ANSI дюйм буквенные и цифровые размеры сверления
|
Отображаются отверстия, созданные с помощью мастера отверстий и имеющие тот же размер, что и указанный в Спецификации отверстия в мастере отверстий, например, A или #40.
|
Отображение размеров в таблицах отверстий можно переключать, устанавливая или удаляя этот флажок.
Точность расположения отверстий
Укажите число значимых знаков для значений положения отверстий.
Видимость
Выберите, чтобы скрыть отдельные или все нижеперечисленные элементы:
-
Скрыть исходную точку
-
Скрыть центры отверстий
-
Скрыть метки отверстий
Рамка
|
Граница рамки |
Выбор толщины линии внешней границы таблицы. |
|
Граница сетки |
Выбор толщины линий внутренней сетки таблицы. |
Двойные размеры
Выберите Двойные размеры, чтобы размеры отображались с использованием двойных единиц.
Отобразить единицы измерения. Выберите, чтобы отображать единицы измерения.
Слой
В чертежах с именованными слоями выберите нужный слой. Таблица использует цвет слоя.
Формат текста
| Все прописные |
Выберите, чтобы сделать все символы в таблице прописными. |
