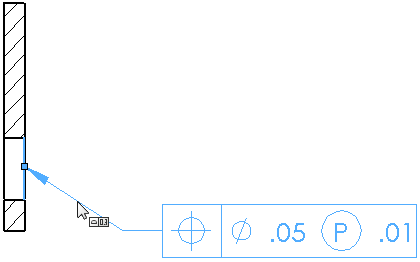

Примечания включают текст и обозначения, которые добавляют информацию в чертежи. Многие примечания также обладают стрелками, выносками и текстом.
Работа с примечаниями в каждом типе документа SOLIDWORKS аналогична работе с размерами. Примечания можно добавлять в документ детали или сборки, а затем вставлять их в чертежи с помощью видов примечаний или окна Элементы модели PropertyManager (Менеджера свойств), а также можно создавать примечания в чертеже.
Библиотека проектирования используется для предварительного просмотра сохраненных примечаний. Можно перетаскивать примечания в Библиотеку проектирования и из нее, также можно правой кнопкой мыши нажать на примечание и выбрать параметр Добавить в библиотеку проектирования. Библиотека проектирования поддерживает файлы DXF/DWG, но предварительный просмотр возможен только для файлов DWG.
Инструменты для примечаний можно выбрать либо в меню "Вставка", либо на панели инструментов "Примечания".
Инструменты для примечаний помогают выровнять примечания.
Можно изменять стиль стрелок на примечаниях, нажимая правой кнопкой мыши на стрелку, чтобы перейти к списку типов.
Можно изменить цвета примечаний и размеров в .
При выборе примечания геометрия, к которой прикреплено примечание, выделяется. Примечание можно выбрать, нажав в любой их области, в том числе и на выносках, тексте, выносных линиях, линиях размеров и стрелках.
Для некоторых примечаний можно создать множество примечаний, не закрывая диалоговое окно или PropertyManager (Менеджер свойств).
Примечания можно скрыть, а затем снова отобразить. Для чертежей см. Отобразить/Скрыть примечания. Для переключения режима просмотра для деталей и сборок нажмите .
