Создание пользовательских обозначений

Можно создать собственные обозначения для использования в большинстве примечаний, таблиц и размеров на чертежах SOLIDWORKS.

Перед началом работы необходимо создать резервную копию исходного файла обозначения gtol.sym, находящегося в папке буква диска:\lang\english. Перейдите к этому файлу, создайте его копию и сохраните ее в другом каталоге, чтобы при необходимости ее можно было извлечь.

Настройка обозначения

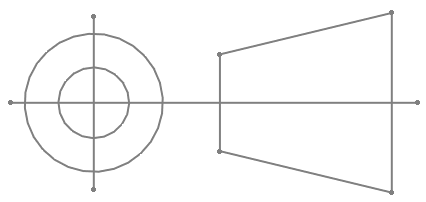

В данном примере необходимо создать обозначение проекции по 3му углу, состоящее из двух окружностей и шести линий в файле gtol.sym.

Настройка обозначения:

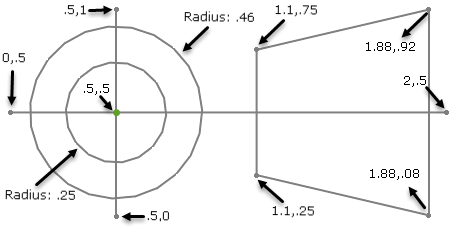

  1. Представьте себе квадратную сетку 1x1 и определите размер обозначения проекции по 3му углу, как показано на рисунке:
  2. Чтобы добавить код, сохраняющий обозначение проекции по 3му углу в файле gtol.sym, вставьте эти линии в новую или существующую категорию:

*THIRD, Third Angle Projection
A,CIRCLE .5,.5,.25
A,CIRCLE .5,.5,.46
A,LINE 0,.5,2,.5
A,LINE .5,0,.5,1
A,LINE 1.1,.25,1.1,.75
A,LINE 1.1,.25,1.88,.08
A,LINE 1.1,.75,1.88,.92
A,LINE 1.88,.08,1.88,.92
    Соблюдайте правила форматирования, не добавляйте и не удаляйте пробелы.
  3. Сохраните файл и закройте программу SOLIDWORKS.
  4. Снова запустите программу SOLIDWORKS.
  5. Откройте чертеж.
  6. Нажмите Заметка (панель инструментов "Примечание") или выберите Вставка > Примечания > Заметка.
  7. В разделе Формат текста окна PropertyManager нажмите Добавить обозначение .
  8. Во всплывающем окне нажмите Дополнительные обозначения .
  9. В диалоговом окне Обозначение выполните следующие действия.
    1. Найдите используемую категорию.
    2. Наведите указатель мыши на обозначение проекции по 3му углу.
    3. Выберите обозначение и нажмите ОК.
    Отобразится значок и описание, например:

    <SCR-THIRD> — это тег, который отображается, когда обозначения представляют собой вставленные размеры.
    Если чертеж совместно используется несколькими пользователями, им потребуется ваш файл gtol.sym, где можно просмотреть настроенные вами обозначения.

Описание файла GTOL.SYM

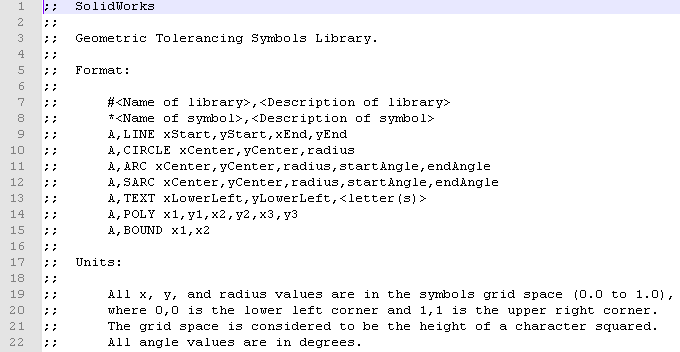

Файл gtol.sym имеет раздел в верхней части с объяснением формата и единиц, используемых для создания обозначений.

В файле категории обозначений группируются вместе, а каждая категория содержит несколько библиотек и обозначений.

Библиотеки имеют следующий формат: #<Имя библиотеки>,<Описание библиотеки>.

Обозначения имеют следующий формат: *<Имя обозначения>,<Описание обозначения>.

Линии, начинающиеся с "A" определяют участок геометрической формы обозначения. Обозначения зачастую имеют несколько подобных строк.

BOUND — это управляющая переменная для обозначений в файле gtol.sym . BOUND управляет шагом обозначения по горизонтали в пределах строки текста в заметках и размерах.

Точка с запятой предшествует строкам комментария (которые пропускаются).

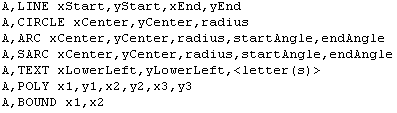

Обозначения состоят из геометрических форм, которые могут состоять из линий, дуг, кругов, полилиний и буквенно-цифровых символов. Эти формы имеют следующие форматы:

Обозначения определяются на воображаемой квадратной сетке 1 x 1, в которой значение 0,0 находится в левом нижнем углу, значение 1,1 — в верхнем правом углу. Однако они не ограничены этой сеткой. Также можно использовать числа больше 1,0 и меньше 0,0.

Ниже приведен пример квадратной сетки с координатами от 0,0 до 1,1:

Пример определения линии на квадратной сетке:
