Наборы выбора

Можно добавить выбранные элементы в модель и сохранить выбранные элементы в виде набора выбора.

При нажатии кнопки Сохранить выбор в сборке отображаются только элементы выбора для данной сборки. В деталях доступны только наборы выбора для отображения детали. Чтобы посмотреть наборы выбора, разверните элемент Наборы выбора в дереве конструирования FeatureManager.

Автоматическое отображение папки Наборы выбора включается в меню Инструменты > Параметры > Параметры системы > FeatureManager в разделе Скрыть/отобразить объекты дерева.

Можно перетащить выбранный элемент из дерева конструирования FeatureManager или из набора выбора в другой набор. Перетащить элементы из набора выбора сборки в набор выбора детали невозможно.

Создание или добавление в наборы выбора

Чтобы создать или добавить в наборы выбора, выполните следующие действия.

  1. Откройте модель и выберите несколько элементов в дереве конструирования FeatureManager или графической области.

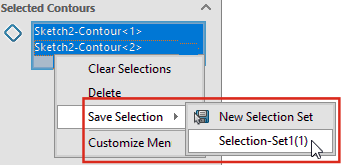

    В полях группы в окнах PropertyManager можно выбрать объекты, нажать правую кнопку мыши и сохранить их в наборах выбора.

  2. Нажмите правой кнопкой мыши на выбранные элементы и выберите Сохранить выбор.
    • Чтобы добавить элемент в новый набор, нажмите Новый набор выбора .
    • Чтобы добавить элемент в существующий набор, нажмите Набор выбора#(##), где # означает порядок создания, а ## — количество элементов в наборе.

      Флажок рядом с набором выбора указывает, что выбранный элемент входит в набор выбора.

    • Можно добавлять комментарии к наборам выбора, и они отображаются в папке Комментарии в дереве конструирования ®FeatureManager.

  3. В дереве конструирования FeatureManager разверните Наборы выбора , чтобы отобразить набор выбора.

Обновление объектов в наборе выбора

Чтобы обновить объекты в наборе выбора, выполните следующие действия.

  1. В дереве конструирования FeatureManager выберите набор выбора в узле Наборы выбора .
  2. В дереве конструирования FeatureManager или в графической области нажмите клавишу CTRL и выберите или очистите выделенные элементы.
  3. Удерживая клавишу CTRL, нажмите правой кнопкой мыши на выбранные элементы и выберите Обновить набор выбора.
    Выбранные элементы добавляются в набор выбора.

Удаление выбранных элементов и наборов выбора

Можно удалить отдельные элементы из наборов выбора или удалить весь набор выбора из папки Наборы выбора.

Чтобы удалить выбранные элементы из наборов выбора:

  1. В дереве конструирования FeatureManager разверните Наборы выбора и набор выбора, который хотите изменить.
  2. Щелкните правой кнопкой мыши выбранный для удаления элемент и нажмите Удалить из выбранного набора.

Чтобы удалить набор выбора из папки Наборы выбора :

  1. Разверните Наборы выбора .
  2. Щелкните правой кнопкой мыши набор выбора и нажмите Удалить набор выбора.
