PropertyManager Ребро-кромка

Чтобы отобразить окно PropertyManager, выполните указанные ниже действия.

В детали листового металла нажмите Ребро-кромка Tool_Edge_Flange_Sheet_Metal.gif (панель инструментов Листовой метал).

Некоторые поля, которые предусматривают ввод цифровых значений, позволяют создавать уравнение посредством ввода знака равно (=) и выбора глобальных переменных, функций и свойств файла в раскрывающемся списке. См. раздел Ввод уравнений напрямую.

Настройки кромки

PM_sheetmtl_Edge_Flange_Edge.gif Кромка Выбирает кромки в графической области.
Чтобы объединить тела в многотельную деталь из листового металла, выберите только одну кромку.
  Профиль ребра-кромки Редактирует эскиз профиля.
  Использовать радиус по умолчанию Можно включить или отключить.
  Использовать таблицу размеров (Параметр доступен, только если таблица размеров листового металла выбрана для детали) Включите или отключите.
dim_rad.png Радиус сгиба Задается значение, если отключены параметры Использовать радиус по умолчанию и Использовать таблицу размеров.
PM_Gap_Distance.gif Расстояние зазора Задайте значение.
gap_distance_02.gif gap_distance_03.gif

Угол

PM_angle.gif Угол кромки Задается значение. При выборе До кромки и объединить для Длины фланца, чтобы объединить тела в многотельной детали угол блокируется. Нажмите кнопку lock_locked.png, чтобы разблокировать угол и изменить его.
select_face_planar.png Выбрать грань Выберите грань для установки параллельных и перпендикулярных отношений для Угла кромки.
  Перпендикулярно к грани Устанавливает ребро-кромку перпендикулярно грани в параметре Выбрать грань.
  Параллельно грани Устанавливает ребро-кромку параллельно грани в параметре Выбрать грань.

Длина фланца

Граничное условие - длина Выберите один из указанных ниже параметров:

На заданное расстояние

Создает ребро-кромку на основе указанных Вами Длины и Направления.

  • Длина PM_distance_nonum.gif
  • Реверс направления PM_reverse_direction.gif. Изменяет направление ребра-кромки.
  • Внешняя виртуальная резкость PM_shm_Outer_Virtual_Sharp.gif, Внутренняя виртуальная резкость PM_shm_Inner_Virtual_Sharp.gif, Сгиб по касательной PM_Tangent_Bend.gif. Указывает исходную точку для измерения. Виртуальная резкость создает точку эскиза в точке виртуального пересечения двух объектов эскиза (см. Создание виртуальной резкости). Параметр Параметр действителен для сгибов, превышающих 90º. Он позволяет использовать касательную длину фланца в качестве основы расчета длины. Можно ввести значение длины по касательной без использования дополнительных расчетов.

До вершины

Создает ребро-кромку до вершины, выбранной в графической области. Можно создать ребро-кромку, которая перпендикулярна плоскости фланца или параллельна базовому фланцу.

Перпендикулярно плоскости фланца.

Выбранная вершина совпадает с конечной гранью ребра-кромки.

Параллельно базовому фланцу

Выбранная вершина проходит через плоскость, параллельную грани фланца основания.

edge flange normal to flange plane.gif
Перпендикулярно плоскости фланца. Красная вершина совпадает с конечной гранью ребра-кромки. (Линия эскиза отображается для ясности.)
Параллельно базовому фланцу. Красная вершина проходит через плоскость, параллельную грани фланца основания. (Линия эскиза отображается для ясности.)

До кромки и объединить

В многотельной детали объединяет выбранную кромку с параллельной кромкой другого тела. Выберите до кромки ссылки на втором теле.

Внешняя виртуальная резкость PM_shm_Outer_Virtual_Sharp.gif, Внутренняя виртуальная резкостьPM_shm_Inner_Virtual_Sharp.gif .

Указывает исходную точку для измерения.

Выберите исходную кромкуPM_sheetmtl_Edge_Flange_Edge.gif

Расположение фланца

  Расположение сгиба Выберите один из указанных ниже параметров:

Кнопка bend_pos_mat_ins.pngКнопка bend_pos_mat_ins.png

Кнопка bend_pos_mat_out.pngВнешний материал

Кнопка bend_pos_out.pngНаружный сгиб

Сгиб с виртуальной резкостью pm_shm_BVS.gif.

По касательной к сгибу.PM_Tangent_to_Bend.gif

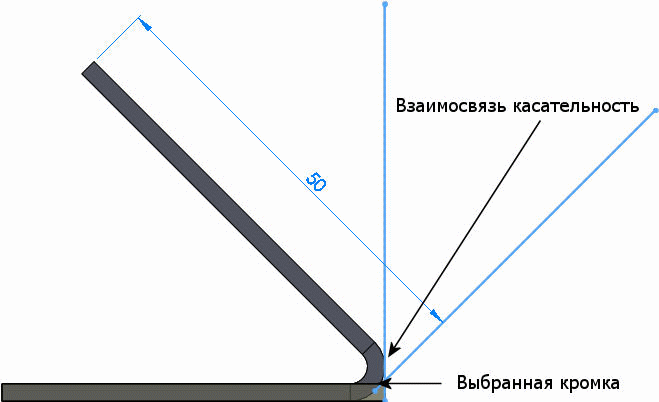

Действителен для всех параметров длины фланца и для сгибов больше 90º. Расположение фланца всегда будет касательным по отношению к боковой грани, примыкающей к выбранной кромке, и всегда будет поддерживаться точная длина фланца.


Edge Flange Positions.gif

  Отсечь боковые сгибы Удаляет лишний материал из соседних сгибов. Дополнительный материал появляется, когда один из сгибов кромки касается существующего сгиба под углом. Разрез, отсекающий соседние сгибы, рассчитывается автоматически и не доступен для редактирования.
Данное изображение является предварительным просмотром элемента «Ребро-кромка». Область сгиба, отображенная синим цветом, касается сгиба ребра-кромки в форме буквы L.
shm_trim_side_bends_2.gif shm_trim_side_bends_3.gif
Результат при отключенном параметре Отсечь боковые сгибы. Результат при включенном параметре Отсечь боковые сгибы.
  Смещение Выберите для смещения фланца от тела листового металла
  Сместить граничное условие Выберите элемент для Граничного условия – смещения .
PM_reverse_direction.gif Реверс направления Изменяет направление смещения.
PM_distance_nonum.gif Расстояние смещения Задается значение.

Допуск сгиба пользователя

Выберите для установки Типа допуска сгиба и ввода значения для Допуска сгиба.

Тип снятие напряжения пользователя

Чтобы добавить вырезы для снятия напряжения, выберите параметр Тип снятия напряжения пользователя , а затем выберите тип снятия напряжения выреза.

Если Тип снятия напряжения является:
  • Прямоугольный или Округленный и выбирается параметр Использовать пропорцию смещения, установите значение для параметра Пропорция.
  • Прямоугольный или Округленный и при удалении Использовать пропорцию смещения настройте значения для Ширина снятия напряжения PM_Relief_Width.gif и Глубина снятия напряжения dim_lin_vert_d.png.
  • Каплевидный выберите Разорвать PM_CustomRelief_Tear_Rip.gif или Удлинить PM_CustomRelief_Tear_Extend.gif.
