В таблице параметров имена размеров, элементов, компонентов и конфигураций должны полностью совпадать с именами, которые указаны в модели. Чтобы обеспечить точное соответствие, можно скопировать имена из диалогового окна Свойства для выбранного элемента.
Список допустимых параметров и ассоциированных значений см. в Сводке значений таблицы параметров.
При использовании таблиц параметров в SOLIDWORKS необходимо правильно выполнить их форматирование.
Чтобы скопировать и вставить размер, элемент, компонент или имя конфигурации:
- Выполните одну из следующих операций:
- Нажмите на размер.
- Нажмите правой кнопкой мыши на элемент и выберите Свойства элемента.
- Нажмите правой кнопкой мыши на компонент и выберите Свойства компонента.
- В диалоговом окне или PropertyManager скопируйте имя элемента. Для компонентов скопируйте Полное имя.
- Вставьте имя в ячейку с соответствующим заголовком столбца.
|
Спецификации параметров:
|
- В некоторых спецификациях параметров, которые указываются в ячейках заголовков столбца, содержится ключевое слово, например $CONFIGURATION. В ключевых словах параметров не учитывается состояние регистра.
- В некоторых параметрах (состояние погашения или ассоциированная конфигурация компонента) также содержится имя компонента и номер экземпляра. Для этих параметров используется следующий синтаксис:
$KEYWORD@component<экземпляр>
где компонент — это имя компонента, а экземпляр — номер экземпляра в угловых скобках.
Например, столбец, отмеченный как $CONFIGURATION@gear<2>, управляет ассоциированной конфигурацией второго экземпляра компонента gear (передача).
В значениях, не являющихся именами элементов (Да, Погасить), состояние регистра учитывается. Синтаксис и допустимые значения для каждого типа параметра описываются в других разделах.
|
|
Несколько экземпляров:
|
Можно указать несколько экземпляров компонента в одной ячейке заголовка столбца. Используйте следующий синтаксис для номеров экземпляров: -
<*> все экземпляры
-
<1-4> диапазон экземпляров
- <1,3,6> непоследовательных экземпляров, разделенных запятыми
-
<1,3-6,8> комбинация, разделенная запятыми
|

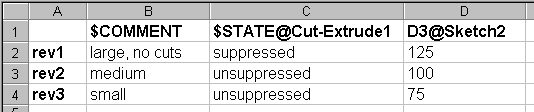

Ниже приведен пример таблицы параметров, которая используется для создания трех конфигураций, добавления комментария для каждой из них, погашения элемента и управления размером.
Не вставляйте строки и колонки с пустыми заголовками в середину таблицы параметров. SOLIDWORKS прекращает обработку данных при достижении строки или столбца с пустой ячейкой заголовка. Данные в строке или столбце с пустым заголовком и после нее игнорируются.
