Создание зеркально отраженных версий компонентов сборки

В сборках при зеркальном отражении компонента можно создать его противолежащую версию, расположенную симметрично по плоскости.

Создание противолежащей версии приводит к созданию истинного отражения асимметричных компонентов. Противолежащую версию можно сохранить как новый файл или как производную конфигурацию в файле первоначального компонента.

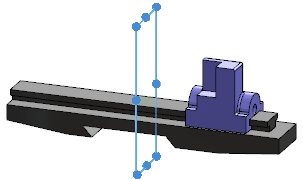

До зеркального отражения

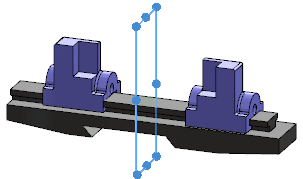

После зеркального отражения

Для создания зеркально отраженного исполнения выполните следующие действия:

1. В открытом документе сборки выберите Линейный массив компонента > Зеркально отразить компоненты (панель инструментов "Сборка") или Вставить > Зеркально отразить компоненты .
2. На стр. Шаг 1: Выбранные объекты окна PropertyManager:
   1. В разделе Плоскость симметрии выберите плоскость или плоскую грань, от которой будет выполнено зеркальное отражение.
   2. В разделе Зеркально отразить компоненты выберите один или несколько компонентов.
   3. Нажмите Далее .
3. На стр. Шаг 2. Ориентация менеджера PropertyManager:
   1. В разделе Ориентация компонентов выберите компонент, для которого требуется создать противолежащую версию.
   2. Выберите Создать противолежащую версию .
      Если требуется назначить несколько компонентов для зеркального отражения, выберите их из списка, удерживая клавишу Ctrl.
      Значок отобразится рядом с компонентом для указания противолежащей версии.

      При зеркальном отражении узла сборки можно выбрать копирование некоторых компонентов и создание противолежащих версий для других компонентов.

      Выберите узел сборки и нажмите . Выберите компоненты, которые нужно скопировать, и нажмите , чтобы снять значок .

      В данном примере создаются противолежащие версии для узла сборки и компонента. Средний компонент скопирован.


   3. При создании противолежащей версии гибкого узла сборки и необходимости синхронизировать движение между противолежащей версией и исходным узлом сборки выберите Синхронизировать перемещение гибких компонентов узлов сборки.
      Наложение блокировки указывает, что противолежащая версия синхронизируется с первоначальным гибким узлом сборки.
   4. Нажмите Далее .
4. На стр. Шаг 3: Противолежащая версия окна PropertyManager:
   1. Выберите один формат для сохранения всех перечисленных компонентов:
      • Создать новую производную конфигурацию в существующих файлах
      • Создать новые файлы
   2. Укажите правила именования нового файла или конфигурации.
      К исходному имени можно добавить префикс или суффикс, а также можно полностью изменить имя. При создании новых файлов можно выбрать любой существующий файл для замены новым файлом противолежащего компонента.
      При создании новых файлов можно:

      • Разорвать ссылки между новым файлом противолежащего компонента и файлом исходного компонента. Изменения исходного компонента не распространяются на противолежащую версию.
      • Сохранить новые файлы в указанной папке, а не в той же папке, что и исходные файлы.
   3. Нажмите Далее .
5. На последней странице окна PropertyManager:
   1. В разделе Перевести выберите любую комбинацию элементов из первоначальных узлов сборки, чтобы включить в противолежащую версию.
   2. Нажмите .
   Окно PropertyManager закроется, и противолежащие версии будут созданы. В дерево конструирования FeatureManager добавится элемент ЗеркальныйКомпонент .
