Зеркальное отражение элементов листового металла

Выбранные элементы из листового металла можно зеркально отразить по плоскости в центре существующей детали из листового металла.

Элементы листового металла, которые можно зеркально отразить, включают:

• Ребро-кромка
• Кромка под углом
• Каемка
• Базовая кромка/выступ
• Угол

Плоскость, используемая для зеркального отражения элемента листового металла, должна быть расположена по центру между кромками базового фланца.

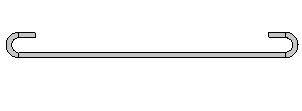

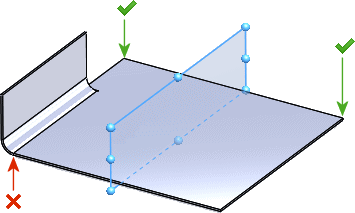

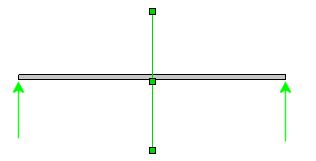

Выровняйте плоскость по центру, чтобы зеркально отразить элемент ребро-кромка между двумя кромками базовой кромки (зеленые стрелки). Не выбирайте кромку, созданную ребром-кромкой, в качестве одной из двух кромок (красная стрелка).

Чтобы зеркально отразить элементы из листового металла:

1. Создайте элемент из листового металла.


   Создайте и нанесите размеры в эскизе так, чтобы у Вас была возможность использовать существующую плоскость для зеркального отражения элемента из листового металла.
2. Создайте плоскость, расположенную по центру между двумя кромками базовой кромки.


3. Выберите один из следующих элементов из листового металла на панели инструментов Листовой металл или выберите Вставка > Листовой металл:
   • Ребро-кромка
   • Кромка под углом
   • Каемка
   • Базовая кромка/выступ
   • Угол

4. Нажмите Зеркальное отражение на панели инструментов "Элементы" или выберите Вставка > Массив/Зеркало > Зеркальное отражение.
5. В Менеджере свойств выполните следующие действия:
   1. В поле Зеркально отразить грань/плоскость выберите плоскость, расположенную по центру между двумя кромками базовой кромки, в качестве параметра Зеркально отразить грань/плоскость .
   2. В поле Элементы для зеркального отражения выберите элементы из листового металла в качестве Элементов для зеркального отражения .
6. Нажмите .
