Расчет проецируемой площади поверхности

Можно рассчитать проецируемую площадь поверхности моделей с помощью инструментов Силуэтные объекты и Измерить, которые полезны для обработки литейных форм.

Чтобы рассчитать проецируемую площадь поверхности, выполните следующие действия:

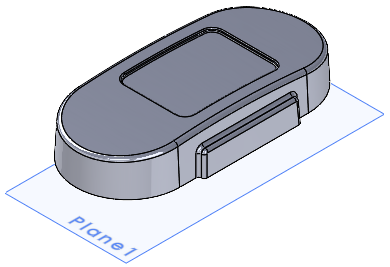

  1. В модели выберите существующую или создайте новую плоскость со смещением по отношению к поверхности модели, которую требуется рассчитать.
  2. В дереве конструирования FeatureManager выберите эту плоскость и нажмите Эскиз .
  3. Нажмите Силуэтные объекты (панель инструментов "Эскиз") или выберите Инструменты > Инструменты эскиза > Силуэтные объекты .

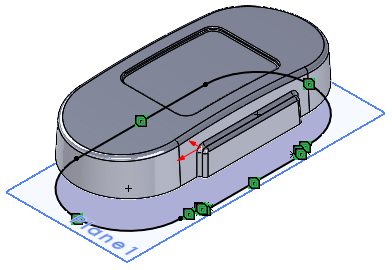

  4. В окне PropertyManager выберите Внешний силуэт, а для параметра Объекты для создания силуэта укажите модель.
    Это позволит создать на плоскости эскиз объектов внешнего силуэта модели.

  5. Выберите Плоская поверхность (панель инструментов "Поверхности") или Вставить > Поверхности > Плоская .
    В окне PropertyManager для параметра Ограничивающие объекты отображается окно Текущий эскиз.
  6. Нажмите , чтобы создать плоскую поверхность проецируемого эскиза.

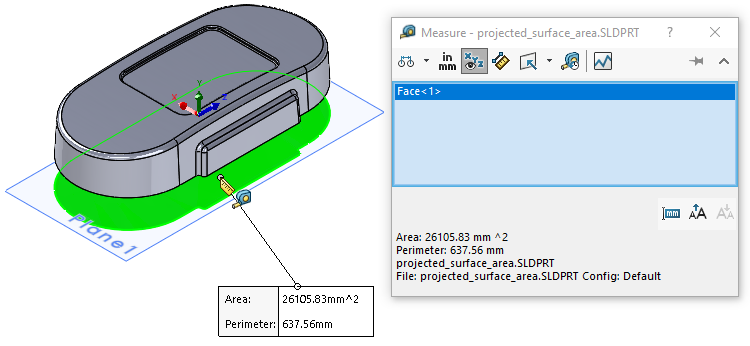

  7. Нажмите Измерить (панель инструментов "Инструменты") или выберите Инструменты > Оценка > Измерить .
  8. Выберите плоскую поверхность для отображения проецируемой площади поверхности модели.
