Создание угловых размеров

Можно создавать угловые размеры для дуги или круга в чертеже или эскизе.

Чтобы создать угловые размеры, выполните следующие операции.

  1. Щелкните Угловой смежный размер tool_angular_dimension.png (панель инструментов "Размеры/взаимосвязи") или Инструменты > Размеры > Угловой смежный размер в чертежном виде с дугой или окружностью.

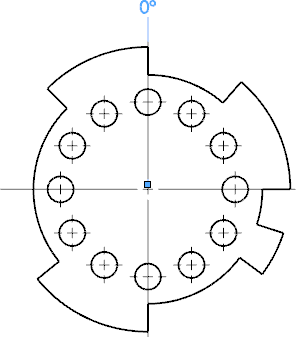

  2. В графической области выберите указатель центра фланца, из которого будут производиться остальные измерения (нулевой размер), и вновь нажмите, чтобы поместить размер снаружи модели.

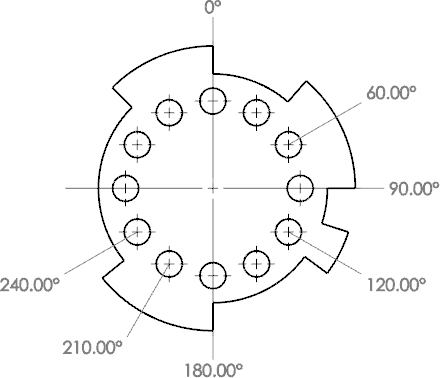

  3. Выберите вершины или указатели центра для размера. При выборе каждого элемента в вид помещается его размер, выровненный относительно нулевого размера.
  4. Нажмите PM_OK.gif, чтобы выйти из режима углового размера.
