Ниже описывается порядок действий для экспорта и установки связи с текстовыми файлами.
Для экспорта уравнений детали или сборки и установки связи между размерами и файлом выполните следующие действия.
- Выполните одно из действий ниже.
- Выберите Уравнения
(панель инструментов Инструменты).
- Выберите .
- Щелкните на папке Уравнения
в дереве конструирования FeatureManager правой кнопкой мыши и выберите Управление уравнениями.
- В диалоговом окне Уравнения выберите Экспорт.
- В диалоговом окне Сохранить как выполните указанные ниже действия:
- Укажите имя и расположение текстового файла.
- Нажмите Сохранить.
Уравнения сохраняются в текстовом файле. Открывается диалоговое окно Экспорт уравнений.

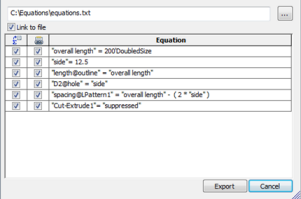

Диалоговое окно Экспорт уравнений содержит два столбца. В первом столбце указываются уравнения, которые будут экспортироваться в текстовый файл. Во втором столбце указываются уравнения, которые будут связываться с моделью и текстовым файлом. Уравнения для связываемых элементов можно изменить только в целевом текстовом файле. По умолчанию все уравнения экспортированы и связаны.
Связь с отдельными уравнениями можно создавать и разрывать, устанавливая или удаляя флажки в столбце Ссылки. Также можно устанавливать и разрывать связь в диалоговом окне Уравнения после установки связи с внешним файлом.
- В диалоговом окне Экспорт уравнений выберите Экспорт.
В диалоговом окне
Уравнения выбран параметр
Связь с внешним файлом. Появляется путь к файлу.
- В диалоговом окне Уравнения нажмите Открыть связанный файл
.
Выбранный файл открывается в текстовом редакторе.
- Измените значение глобальной переменной, от которой зависит связанный размер, и сохраните файл.
- В диалоговом окне Уравнения нажмите Перестроить
.

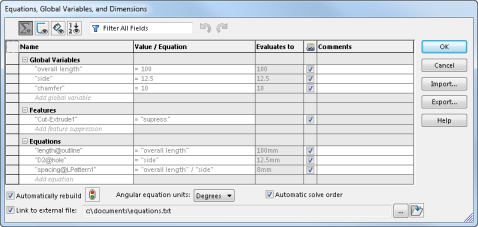

Все размеры, которые зависят от глобальной переменной, обновляются. В диалоговом окне Уравнения отображается дополнительный столбец для всех объектов, связанных с внешним файлом.
Связанные с внешним файлом уравнения и глобальные переменные больше нельзя изменять в данном диалоговом окне. Для их изменения необходимо использовать внешний файл. Чтобы разорвать связь между связанными уравнениями и глобальными переменными, в диалоговом окне Уравнения снимите флажок Связь с внешним файлом.
- Нажмите кнопку ОК.
