Настройка масштабов для чертежных листов

Масштаб чертежного листа можно изменить, выбрав масштаб из предварительно определенного списка или указав пользовательский масштаб.

Чтобы изменить масштаб существующего чертежного листа, выполните следующее действие.

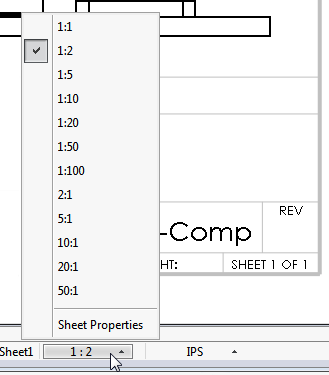

  1. В строке состояния выберите Масштаб листа и нажмите на масштаб.
  2. Если на чертежном листе содержатся примечания, укажите параметры в диалоговом окне и нажмите OK.
    Опция Описание
    масштабировать расположение примечаний Масштабирует примечания по размеру листа. Расположения примечаний изменяются в соответствии с масштабом.
    Масштабировать высоту текста примечаний Масштабирует текст примечания по масштабу листа.

Настройка пользовательских масштабов для чертежных листов

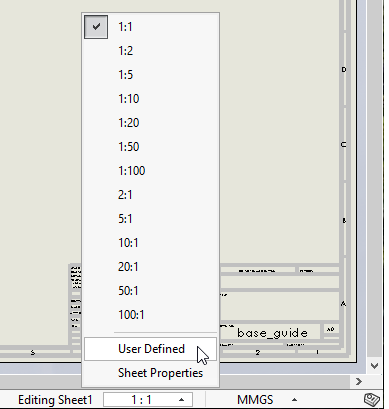

В списке масштабов в строке состояния доступен параметр, позволяющий задать пользовательский масштаб для чертежных листов.

Чтобы задать пользовательские масштабы для чертежных листов, выполните следующие действия:

  1. Выберите масштаб в строке состояния.
  2. В списке нажмите Определенный пользователем.
  3. В диалоговом окне введите масштаб в формате x:x или x/x.
  4. Нажмите ОК.
Также можно нажать на лист правой кнопкой мыши и выбрать Свойства, а затем изменить значения в разделе Масштаб
