Создание эскизов с помощью элементов или инструментов эскизов

Начало создания эскиза с помощью инструмента элементов эскиза или с помощью инструмента Эскиз:

  1. Выполните одну из следующих операций:
    • Нажмите на инструмент объекта эскиза (линия, окружность и т.д.) на панели инструментов "Эскиз".
    • Нажмите Эскиз Tool_Sketch.gif на панели инструментов «Эскиз» или выберите Вставка > Эскиз.

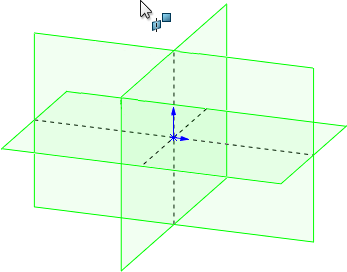

  2. Выберите одну из трех отображенных плоскостей (Спереди, Сверху и Справа).

  3. Создайте эскиз с помощью инструмента объекта эскиза или выберите инструмент на панели инструментов Эскиз и создайте эскиз.
  4. Укажите размеры объектов эскиза.
  5. Закройте эскиз или выберите Вытянутая бобышка/основание Tool_Extruded_Boss_Base_Features.gif или Повернутая бобышка/основание Tool_Revolved_Boss_Base_Features.gif на панели инструментов "Элементы".
