Локальное редактирование позволяет перетаскивать и управлять формой гладкого сплайна, не оказывая влияния на смежные гладкие сплайны. Такая настройка параметра полезна при работе с несколькими гладкими сплайнами, которые соединены, но не полностью ограничены.
Чтобы изменить гладкий сплайн с помощью параметра Локальная правка:
- В открытом эскизе выберите гладкий сплайн, который требуется отредактировать только локально.
Локальное редактирование работает только при двух и более сплайнах.
В окне Гладкий сплайн PropertyManager отображается.
- В окне Гладкий сплайн PropertyManager в разделе Параметры выберите Локальная правка.

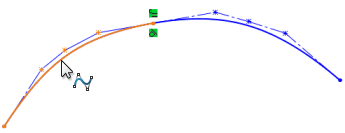

- В графической области выберите и перетащите контрольную вершину.
Позволяет управлять формой управляющего многоугольника без влияния на форму других гладких сплайнов, к которым он прикреплен.
- Нажмите кнопку
.
