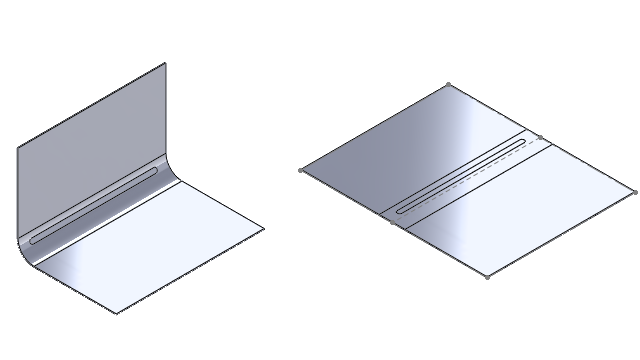

Вытравленные контуры на сгибах При выравнивании, развертывании или свертывании деталей из листового металла с текстом или элементами линии разъема можно включить параметр для сохранения текста или линии разъема на грани сгиба детали. При конических сгибах текст или линия разъема отображаются только в развернутом состоянии, если коническая грань является аналитической. Чтобы определить, является ли грань аналитической, создайте ось, выбрав коническую грань. Если коническая грань является аналитической, то можно создать ось. Чтобы использовать вытравленные контуры на сгибах, выполните следующие действия. В дереве конструирования FeatureManager согнутой детали из листового металла: Разверните элемент Flat-Pattern . Нажмите правой кнопкой Flat-Patternn и выберите Редактировать элемент. В окне PropertyManager в разделе Параметры выберите Объединить грани, Сохранить размеченные грани и нажмите . Согнутая деталь Развертка — 2021 Развертка — 2022 На уровень вышеЛистовой металл Ребра-кромки
