Se ha mejorado la facilidad de uso del gestor de PlasticsManager.
- El gestor de PlasticsManager muestra el tipo de simulación en el nodo del estudio para proporcionar más claridad sobre el módulo de análisis activo (Relleno, Empaquetado, Refrigeración y Deformación).
- Las operaciones de modelado y las condiciones de contorno se filtran según el tipo de simulación para proporcionar una experiencia del usuario centrada en la simulación.
- Puede ejecutar una simulación sin crear explícitamente una malla si ha definido una unidad de inyección y una ubicación de inyección. SOLIDWORKS Plastics genera automáticamente una malla antes del inicio de la simulación.
- Puede eliminar la malla del nodo Malla sólida (o Malla de vaciado) del gestor de PlasticsManager. Haga clic con el botón derecho del ratón en Malla sóliday, a continuación, haga clic en Borrar malla.
- El nodo Resultados pasará a ser visible después de crear una malla.

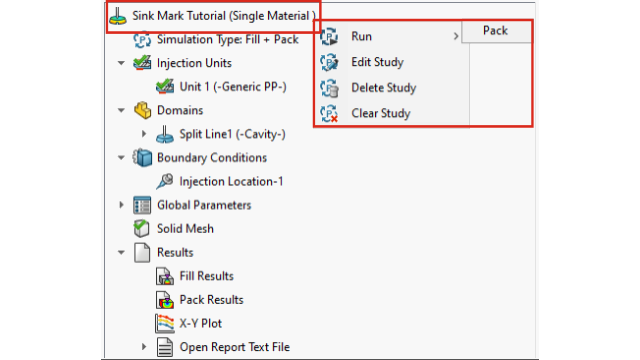

- Puede hacer clic con el botón derecho del ratón en el nodo de estudio superior y hacer clic en Ejecutar para ejecutar una simulación.
- Puede hacer clic con el botón derecho del ratón en Resultados para acceder a estas operaciones:
- Resumen e informe
- Ajustes de Planos de sección
- Gestor Iso-superficies
- Línea de trayecto
- Exportar
- Borrar todos los resultados
- Puede eliminar los resultados de un módulo de análisis específico. Por ejemplo, haga clic con el botón derecho del ratón en Resultados de relleno y, a continuación, haga clic en Borrar resultados. En versiones anteriores, solo estaba disponible Borrar todos los resultados.
- El término Relleno sustituye al término Flujo en todas las instancias de interfaz de usuario para que coincida con la terminología convencional del sector.
