Gestión de los circuitos
Los circuitos de un componente se corresponden con los "polos" de un elemento. Estos circuitos se utilizan en la definición del símbolo y también en la definición de la referencia de fabricante. Mediante la comparación entre los circuitos de un símbolo y los de una referencia de fabricante, se generan referencias cruzadas y se muestran las bornas.
Los circuitos no se limitan a los elementos. Las bornas y las tarjetas PLC también pueden tener circuitos.
Definición de los circuitos
El software gestiona varios tipos de circuitos según la naturaleza de su componente eléctrico.
Por ejemplo, un disyuntor tripolar está compuesto por tres circuitos Disyuntor, conmutador.
Los circuitos de un componente son la suma de los circuitos de todos los símbolos que forman dicho componente.

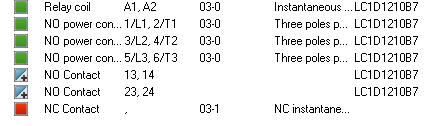

El ejemplo anterior muestra la definición de la referencia LC1D09006B7 de Schneider en cuanto a circuitos. Está compuesto por una bobina, un contactor de potencia tripolar, y contactos NA y NC.
Circuitos y grupos
Para asociar circuitos, introduzca un número (o un nombre) para cada circuito. Deben tener el mismo número.
Por ejemplo, un contactor de inversión utiliza grupos de circuitos, en los que se puede encontrar una bobina asociada a un contactor y otra bobina asociada a otro contactor.
Los datos de referencia del fabricante almacenan el número de grupo. Cuando inserta el componente de símbolo, las referencias cruzadas se actualizan automáticamente con el número de grupo.
Referencias de fabricante y circuitos
Cuando se asigna una referencia de fabricante, el software compara los circuitos de la referencia de fabricante con los circuitos de los diversos símbolos que representan el componente.
Si coinciden, los números de las bornas materiales se propagan de manera automática en los circuitos de los símbolos y se muestran en el esquema. En el caso de que existan diferencias entre los circuitos de la referencia de fabricante y los circuitos de los símbolos, los circuitos se añaden y se ponen en reserva. Los números de las bornas materiales no se muestran en el esquema.
SOLIDWORKS Electrical utiliza un código de colores para visualizar los circuitos de un componente.
El color verde indica que hay coherencia entre los circuitos del símbolo y los circuitos de la referencia de fabricante.
El color rojo indica que hay una incoherencia. Algunos símbolos del circuito no están presentes en las referencias de fabricante. Tendrá que añadir auxiliares o modificar su componente para añadir los símbolos en la referencia de fabricante.
El color azul indica que la referencia de fabricante contiene circuitos que no están representados en el símbolo (circuitos de reserva).
El color amarillo indica la presencia de circuitos virtuales, que no aparecen como símbolos ni como referencias de fabricante (se añaden manualmente).
Cuando sustituye una referencia de fabricante por otra, SOLIDWORKS Electrical elimina la asociación de circuitos anterior y asocia los circuitos de la referencia de fabricante nueva con los símbolos de la primera asociación.
Conmutación de circuitos
La asociación de los circuitos de referencias de fabricante y de los símbolos es automática. Puede cambiar la asociación, pero solo entre los circuitos que tienen las mismas características, por ejemplo, para cambiar de un contacto NA a otro contacto NA.
En el cuadro de diálogo Propiedades de símbolo (pestaña: Referencias de fabricante y circuitos), seleccione un circuito y suéltelo en otro.
