SOLIDWORKS Electrical Schematic - Ejercicio n.º 04
Este ejercicio le permitirá conocer las órdenes básicas de gestión de los esquemas eléctricos. Se basa en el proyecto eléctrico que usted hizo en el Ejercicio n.º 03. Si no lo ha completado, puede descargar el archivo de proyecto eléctrico y recuperarlo en SOLIDWORKS Electrical.
Para realizar este ejercicio es necesario descargar el fichero PDF del ejercicio. Recomendamos que lo imprima.
Inserción de cables
Cree el esquema 03. (Anexo 4a) |
Inserción de cables de potencia
Comience por colocar los cables con las opciones de inserción para gestionar las curvaturas. |
|
Menú: Esquema > Dibujar cables multifilares |
1. Si el cable de corriente no es N L1 L2 L3, haga clic en el botón [?] para abrir el selector de cables y selecciónelos.
2. Desmarque la casilla correspondiente al conductor de protección.
3. Haga clic en los dos puntos del cable horizontal correspondiente a la barra colectora.
4. Para dibujar los cables del circuito del motor, haga las mismas operaciones que antes, desmarcando la casilla Neutro. Para el primer clic, coloque el cursor en L3. Utilice la tecla [C] para insertar la curva y la tecla [Espacio] para cruzar o descruzar los conductores.
5. Para dibujar el cable en el nivel superior del transformador, no trate de desconectar la fase en L2 directamente. Primero conéctela a L1, a continuación selecciónela y desconéctela de L1 usando el tirador (cuadrado azul). Finalmente, reconéctela a L2.
Inserción de cables de maniobra de control
El tipo de cable de nivel inferior del transformador es de tipo 48VDC. |
|
Menú: Esquema > Dibujar cable unifilar |
Recuerde hacer clic en el botón [?] en el panel acoplable para abrir el selector de cables y seleccione el cable = 48V. |
Inserción de símbolos
Para el modelo gráfico que se va a producir, consulte Apéndice 4A. |
Inserte los símbolos usando la librería o la paleta.
El modo más rápido y fácil de insertar símbolos es usar la paleta. Aunque parezca que el inicio resulta un proceso muy lento, una vez que ha creado su propia paleta, dibujar y especialmente buscar será más rápido. |
1. Abra la pestaña Símbolos en el panel acoplable.
2. Haga clic en el encabezamiento del grupo Protecciones. Si no se encuentra el símbolo del disyuntor tripolar, puede añadirlo abriendo el menú contextual del grupo. Si está en la paleta, haga doble clic para insertarlo.
3. También puede usar la paleta y el grupo Buscar. Introduzca Disyuntor en la casilla de entrada y haga clic en el botón Buscar. SOLIDWORKS Electrical mostrará las miniaturas de todos los símbolos de la librería que cumplan los criterios, no solo los símbolos de la paleta.
|
Menú: Esquema > Insertar símbolo |
1. Si el símbolo que quiere no se encuentra en el panel acoplable, haga clic en el botón Otro símbolo.
2. Se abre el selector de símbolos. Use una de las dos pestañas (Filtros o Clasificación) para buscar el símbolo que desee.

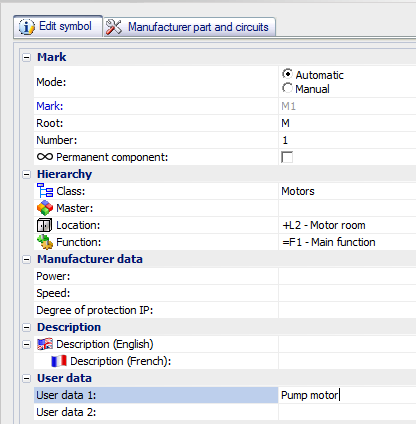

Asocie el motor M1 al símbolo situado en el sinóptico. Añada el texto Motor bomba.
Para asociar el motor M1 al símbolo del plano del sinóptico, solo tiene que darle la misma numeración. |
1. En el cuadro de diálogo de numeración, en la lista de componentes de la derecha, seleccione la numeración M1 y haga clic en Aceptar.
Los datos de fabricante los proporciona la referencia de fabricante. Los datos de usuario los introduce el usuario.
Estos datos se pueden propagar por el símbolo si este cuenta con el atributo asociado en su definición. |
El fusible F3 es una copia de F2.
1. El comando Copiar está disponible en el menú Esquema.
|
Menú: Esquema > Copia múltiple |
Al copiar un símbolo existente, la numeración se incrementa automáticamente. La referencia de fabricante asociada al símbolo original también se copia. |
Utilice las opciones de inserción para insertar F4 y el contacto K1.
Cuando se inserta un símbolo en un cable, se orienta automáticamente según el cable. Cuando se inserta fuera del cable, se orienta según lo indique el usuario.
Las referencias cruzadas se generan automáticamente. |
Completar los cables de F4 y los de autoalimentación para K1.
Para el modelo gráfico que se va a producir, consulte el Apéndice 4B. |
Asignación de referencias de fabricante
Asigne referencias de fabricante usando como ayuda el informe de equipos (Apéndice 4C).
1. Abra las propiedades del componente.
|
Menú contextual del símbolo: Propiedades del componente |
2. Vaya a la pestaña Referencias de fabricante y circuitos.
3. Haga clic en el botón Buscar para buscar la referencia en el catálogo de fabricante.
- Seleccione la clase.
- Seleccione el fabricante.
- Si conoce la referencia, introdúzcala en el campo Referencia.
- Si no se ha marcado la casilla Recarga automática, haga clic en el botón Buscar.
- Seleccione la referencia en la lista de resultados.
- Haga clic en el botón [+] para añadirla.
Para añadir una referencia auxiliar (como un bloque de contactos), repita la operación anterior seleccionando Auxiliar en el campo Tipo.
A veces, es necesario desmarcar el criterio Clase para encontrar un equipo auxiliar o accesorio. Se pueden almacenar en otra clase (comunes a varias referencias). |
