Líneas exteriores de situación
El panel acoplable muestra las opciones disponibles.
Una lista desplegable permite seleccionar el tipo de línea exterior (fina, dobles y relleno).
Al marcar la casilla Zig-Zag, SOLIDWORKS Electrical inserta una línea en "zig-zag" en la línea inferior del rectángulo para representar que no se ha dibujado toda la situación. Esta opción no está disponible para las líneas exteriores de situación dibujadas en forma de polilíneas.
La casilla Etiqueta de situación permite insertar el símbolo que se muestra en el panel acoplable. Este símbolo se corresponde con el símbolo guardado en la configuración del proyecto eléctrico; si desea insertar otro símbolo, haga clic en Otro símbolo.
Se coloca automáticamente una etiqueta de situación en la parte superior de la línea exterior.
Las etiquetas de situación se representan mediante un símbolo y atributos, los cuales pueden mostrar los datos o las propiedades asociadas a la situación. Las etiquetas de situación tienen un menú contextual que permite, entre otras cosas, editar las propiedades de la situación.

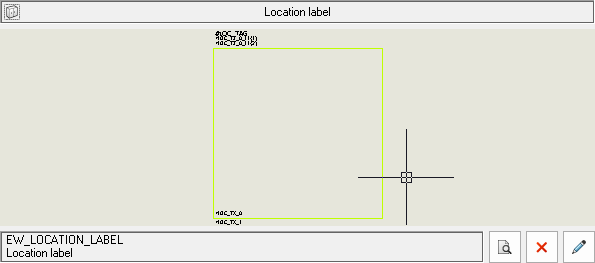

Configuración del símbolo que se va a utilizar
|
Configuración de proyectos eléctricos: Pestaña Símbolos |
|
Se abre el selector de símbolos para seleccionar el símbolo deseado. |
|
Se elimina el símbolo. |
|
Se abre el editor de símbolos para modificarlo. |
Los símbolos que representan las etiquetas de situación no cuentan con circuitos ni puntos de conexión. En las propiedades del símbolo, seleccione las Etiquetas de situación en el parámetro Tipo de símbolo.
