Kiriş olarak bir yapısal eleman modellediğinizde yazılım, kiriş için otomatik olarak bir yerel koordinat sistemi oluşturur. Yazılım, kirişin yerel koordinat sistemine dayalı olarak kiriş kuvvetlerini ve gerilimleri listeler.
Bir kirişin koordinat sistemini görüntülemek için:
- Simulation etüt ağacında bir kiriş tanımına sağ tıklayın ve Tanımı Düzenle'ye tıklayın. Kiriş yönünü göster'i seçin.
Seçili kiriş için kırmızı ok pozitif eksenel yönü, yeşil ok pozitif yön 1'i ve mavi ok pozitif yön 2'yi gösterir. Yazılım, yerel triadı kirişin merkezine çizer.
Eksenel yön, kirişin Uç 1
noktasından Uç 2
noktasına uzanır. Yazılım, Yön 1 ve Yön 2'yi kesit geometrisine göre atar. Yön 1, kiriş kesitinin en uzun düz kenarına paraleldir. En uzun kenar eğriyse Yön 1, eğri kenara teğet olur. Yön 2, saat yönünün tersinde Yön 1'e diktir.

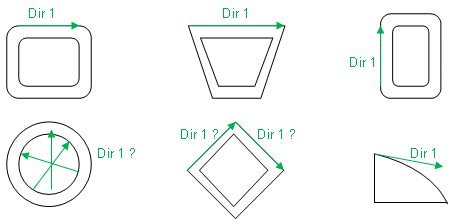

Örneğin, aşağıda farklı kesitler için yapılmış kiriş yönü atamalarını inceleyebilirsiniz.
Yazılım, her bir kiriş tanımı için çeşitli kiriş elemanları oluşturur.
Kirişler içeren bir simülasyonu yürüttükten sonra, yazılım kirişin yerel koordinat sistemine göre kiriş kuvvetlerini (eksenel, yırtılma yön 1, yırtılma yön 2, yön 1 ile ilgili moment, yön 2 ile ilgili moment ve Tork) ve kiriş gerilimlerini listeler.
Simülasyon Yardımı:Kiriş Kuvvetlerini Listeleme ve Kiriş Diyagramları PropertyManager'ı konularını da inceleyin.
Yazılım eğri profiller için geometriyi yakınsamak üzere birçok kısa düz kiriş oluşturur. Her kiriş elemanının kendi yerel yönleri vardır. Örneğin, aşağıda gösterilen süpürülmüş kesitteki her kirişin eksenel yönü, iki eklemini bağlayan düz çizgi tarafından tanımlanır. Grafik alanında, kirişin ortasında bir koordinat sistemi gösterilir.
