Kompozit Oryantasyonu seçeneklerini kullanarak farklı kabuk ve yüzlerdeki kat açısı tanımını kontrol edebilirsiniz.
Kat açısı tanımını değiştirmek üzere oryantasyon seçeneklerinin kullanıldığı iki model gösterilmektedir.
Kat açısı tanımlarında tutarsızlık olduğu durumlar haricinde, varsayılan Oryantasyonu Aynala ayarlarının değiştirilmemesi önerilir. Kat açılarını tutarlı bir şekilde yeniden tanımlamak için sıfır ve doksan derece olmayan bir kat açısı seçin; örneğin 60 dereceyi seçin.
Model, her biri dört yüze sahip iki kabuktan oluşmaktadır. Tüm yüzler ve kabuklardaki malzeme oryantasyonlarını tutarlı bir şekilde hizalamak için Kompozit kabuk kat tablosundan 60 derecelik bir kat açısı seçilir.

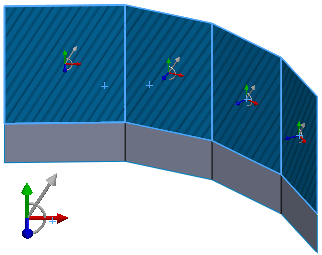

Kabuk ve yüzlerdeki istenilen kat açısı oryantasyonu aşağıda gösterilmektedir.
Modelde malzeme oryantasyonu, kabuk 2'deki her yüz için istenilen oryantasyonla (beyaz ok) tutarlıdır.
Kabuk 1'de malzeme oryantasyonu (beyaz ok), her yüz için tutarlıdır (Tüm mavi oklar düzleme bakmaktadır).
İstenilen oryantasyonu elde etmek amacıyla her yüz için Oryantasyonu Aynala seçeneği değiştirilir (işareti kaldırılır).
Mavi oklar, sekiz yüzün tamamında tutarlı bir yöne bakar.
Analizi yürütmeden önce meshi kontrol ederek her yüzdeki yığma yönünün tutarlı olduğundan emin olun.
Bu örnekte, sadece oryantasyonu döndür seçeneği gereklidir.
Gösterilen model birden çok yüze sahip tek bir kabuktur. Mavi okların tüm yüzlerde dışa bakması, herhangi bir yüz için Oryantasyonu Aynala seçeneğinin değiştirilmesine gerek olmadığını belirtir.
Bu örnekte, alt yüz için 0 derecelik referans kat açısında tutarsızlık vardır. Tutarsızlığı ortadan kaldırmak için alt yüz seçilir ve Oryantasyonu Döndür seçeneği işaretlenir.
|
|
| Alt yüz için döndür seçeneği işaretli değildir |
Alt yüz için döndür seçeneği işaretlidir |
