TolAnalyst'i kullanarak bir tolerans etüdü gerçekleştirirken, DimXpert ile parçalar için yapılı unsurlara uyguladığınız ölçümlendirmeleri ve toleransları dikkate alır.
Etkilenen Yapılı Unsurlar:
- Kesişim noktaları
- Kesişim çizgileri
Kesişim Çizgileri Örneği

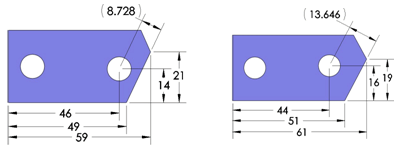

11,18 referans ölçümlendirmesinin gösterdiği, sağdaki düzlemden sağ deliğe kadar tanımlanan bir ölçümlendirme için tolerans yığılmasını belirlemek üzere TolAnalyst'i kullanarak bir etüt oluşturun. Düzlemin konumu, kırmızı dairelerin gösterdiği iki yapılı unsur (kesişim çizgileri) tarafından kontrol edilir.
|
TolAnalyst etüdü yapılı unsurlara ve deliklere uygulanan ölçümlendirmeleri ve toleransları dikkate alır.
20, 50 ve 60 değerleri değişir.
|
