Klíny

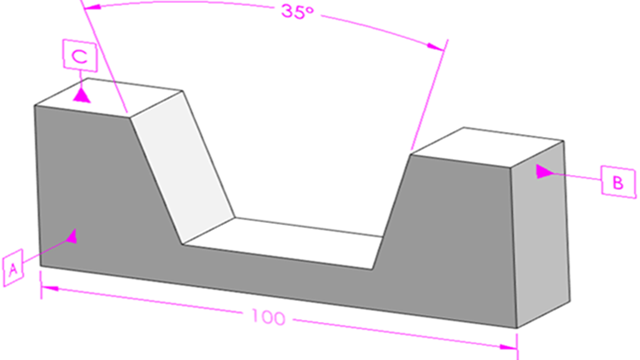

Režim MBD podporuje prvky klínu. Klín má dvě nerovnoběžné roviny s protilehlými vektory.

Chcete-li vytvořit klín, postupujte takto:
  1. Klikněte na možnost Kóta velikosti (panel nástrojů Kóty MBD).

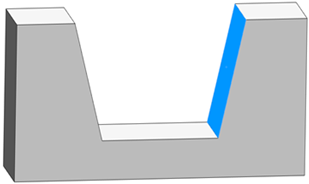

  2. Vyberte první rovinu.

  3. Ve Výběru prvku vyberte Vytvořit prvek Šířka .

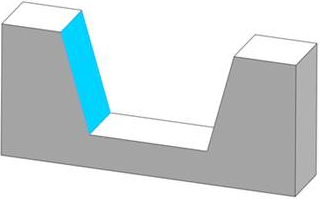

  4. Vyberte druhou rovinu.

  5. Ve Výběru prvku klikněte na .

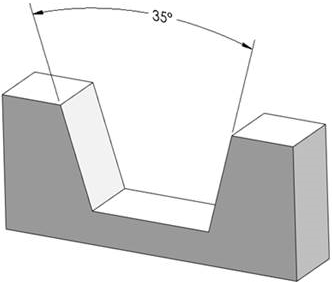

  6. Klepnutím kótu umístěte.
