Lorsque vous importez des pièces et des assemblages SOLIDWORKS dans SOLIDWORKS Visualize, les options Regroupement de pièces n'incluent que deux choix pour simplifier le processus d'importation.
Pour accéder aux options d'import :
- Ouvrez un projet.
- Cliquez sur .
- Accédez à un fichier .SLDPRT ou .SLDASM et cliquez sur Ouvrir.
- Dans la boîte de dialogue, sous l'onglet Géométrie, spécifiez les options Regroupement de pièces.
Regroupement de pièces comprend :
- Le menu Regroupement de pièces, qui offre deux choix lors de l'importation de fichiers SOLIDWORKS .SLDPRT ou .SLDASM.
- Composant/Pièce/Corps
- Crée des groupes SOLIDWORKS Visualize imbriqués pour les composants d'assemblage SOLIDWORKS jusqu'aux pièces et corps SOLIDWORKS.
- Crée des groupes imbriqués pour les composants de sous-assemblage, les composants symétriques, les composants de répétition et les dossiers SOLIDWORKS.
- Affine les pièces SOLIDWORKS Visualize en fonction des affectations d'apparence dans chaque corps SOLIDWORKS.
- Prend en charge l'importation des configurations, des animations et des fonctions Surveiller le fichier SOLIDWORKS enregistrées.
- Apparence
- Crée une pièce SOLIDWORKS Visualize à partir de chaque apparence SOLIDWORKS unique.
- Combine la géométrie SOLIDWORKS ayant la même apparence en une seule pièce SOLIDWORKS Visualize.
- Importe des configurations SOLIDWORKS enregistrées.
- N'importe pas les animations SOLIDWORKS enregistrées et ne prend pas en charge la fonctionnalité Surveiller le fichier.

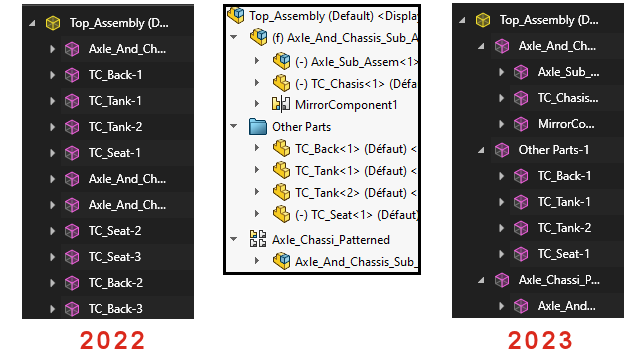

Les noms des pièces importées sont basés sur leur ascendance. Auparavant, le nom était basé sur l'apparence importée.
