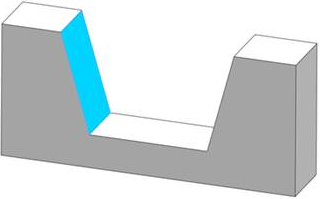

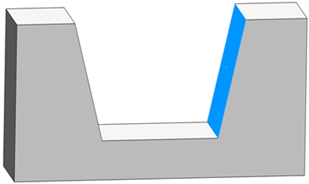

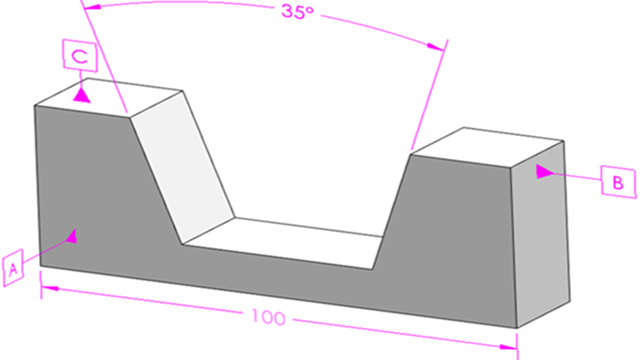

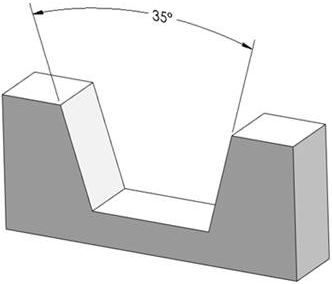

ウェッジ MBD はウェッジ フィーチャーをサポートします。ウェッジは、ベクトルが相反する 2 つの非平行平面を持ちます。 ウェッジを作成するには: MBD Dimension ツールバーのサイズ寸法(Size Dimension)をクリックします。 最初の平面を選択します。 フィーチャー セレクター(Feature Selector)から、幅/ウェッジ フィーチャーの作成(Create Width/Wedge Feature))をクリックします。 2 番目の平面を選択します。 フィーチャー セレクター(Feature Selector)でをクリックします。 クリックして寸法を配置します。 親トピックSOLIDWORKS MBD 3D PDF ファイルのアノテート アイテムと寸法 寸法補助線 合成フィーチャーの編集 ISO 公差付記記号
