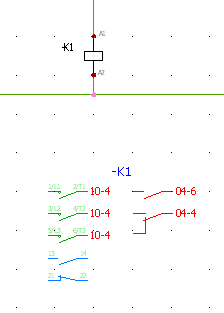

Há vários níveis de referências cruzadas de acordo com o padrão utilizado e o tipo de símbolo. Os parâmetros do símbolo definem o nível de referências cruzadas.
- Pai na linha gera automaticamente um bloco, incluindo a representação gráfica dos circuitos e informações de localização (desenho / coluna).
- Pai na tabela gera automaticamente um bloco, incluindo a representação gráfica dos circuitos e informações de localização (desenho / coluna) no Pai.
- Símbolos filho propaga as informações de referências cruzadas na forma de texto no atributo #CROSS_REF para o símbolo.
- Mesmo nível propaga as informações de referências cruzadas na forma de texto no atributo #CROSS_REF para o símbolo.
- Sem não gera referências cruzadas.
- Representação padrão gera automaticamente um bloco incluindo a representação gráfica dos circuitos e informações de localização (desenho/coluna) em Pai na tabela.
