Команда Выровнять компоненты работает аналогично вставке клеммной колодки.
Доступ к команде
Выровнять компоненты можно получить следующим образом.
- Меню SOLIDWORKS Electrical 3D: Выровнять компоненты
.
- В меню нажмите .

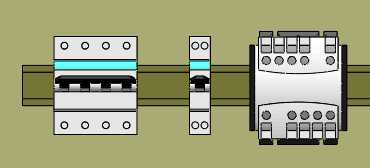

Этот инструмент позволяет выравнивать и центрировать компоненты на рейке, а также определять расстояние между ними.
На закрепляемой панели появятся различные параметры.
Выбор выравниваемых компонентов
- В графической области выберите компоненты для выравнивания в том порядке, в котором они должны быть размещены.
- Выберите выравнивание.
Интервал — это значение зазора между компонентами.
Компоненты с неопределенными гранями
Список неверных компонентов. Список компонентов, выбранных для выравнивания, у которых нет определенных поверхностей. Эти компоненты не будут выравнены.
