Cada proyecto contiene al menos un conjunto de modelos y potencialmente puede contener múltiples conjuntos.
Los conjuntos de modelos múltiples solo están disponibles en SOLIDWORKS Visualize Professional.

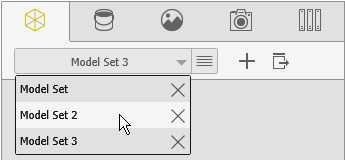

Para acceder a un conjunto de modelos, en la pestaña
Modelos de la Paleta, en la lista desplegable, haga clic en la flecha hacia abajo:
Los conjuntos de modelos pueden contener geometría idéntica o geometría exclusiva. La geometría de los conjuntos de modelos múltiples es:
-
Idéntica cuando se copia y se pega el mismo modelo desde el conjunto de modelos base en otros conjuntos. En este caso se genera la geometría.
Algunas operaciones geométricas realizadas en un modelo presente en conjuntos de modelos idénticos se aplican a todas las instancias de ese modelo en todos los conjuntos de modelos en los que se utiliza. Ejemplos de esto son la división de piezas, animación, agrupación de piezas y calcomanías. Si anima una pieza en un conjunto de modelos y el mismo modelo está presente en otro conjunto de modelos, ambos conjuntos contendrán la animación de pieza.
- Exclusiva cuando se importa un modelo exclusivo en cada conjunto de modelos. En este caso no se genera la geometría.
Puede configurar cada conjunto de modelos de forma completamente independiente de cualquier otro conjunto.
También puede asignar conjuntos de modelos a configuraciones, de forma que una configuración particular haga referencia a un conjunto de modelos determinado. Sin embargo, los conjuntos de modelos no pueden tener sus propias configuraciones.
