Reemplazo de los valores calculados en una tabla de diseño

Cuando cierra una tabla de diseño que contiene valores introducidos manualmente para $SW-MASS y $SW-COG, SOLIDWORKS le solicita que utilice los valores introducidos manualmente o los valores calculados a partir de la geometría del modelo.

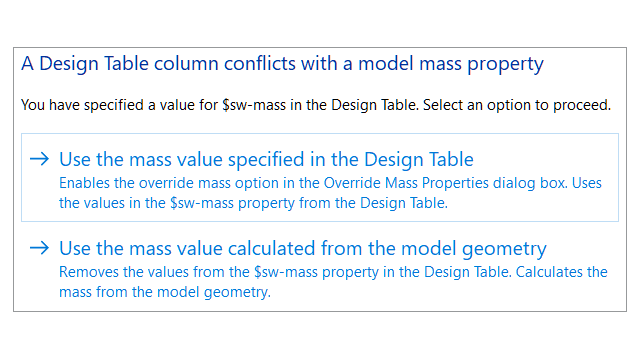

El mensaje ofrece estas opciones:
Utilizar el valor de masa especificado en la tabla de diseño Permite Reemplazar masa o Reemplazar centro de masa y asigna los valores introducidos manualmente a las propiedades físicas.
Utilizar el valor de masa calculado del modelo de geometría Elimina la columna $SW-MASS o la columna $SW-COG que contiene los valores introducidos manualmente. El modelo utiliza valores calculados del modelo de geometría.
Para reemplazar los valores calculados en una tabla de diseño:
  1. Abra un modelo que tenga una tabla de diseño con una columna $SW-MASS o una columna $SW-COG.
  2. Borre las propiedades de reemplazo:
    1. Haga clic en Herramientas > Evaluar > Propiedades físicas.
    2. Haga clic en Reemplazar las propiedades de masa.

    3. En el cuadro de diálogo Reemplazar las propiedades de masa:
      • Para $SW-MASS, borre Reemplazar masa.
      • Para $SW-COG, borre Reemplazar centro de masa.

    Si estas opciones de reemplazo están activadas, el mensaje no aparece y el modelo se guarda con los valores introducidos manualmente.
  3. En la pestaña ConfigurationManager , expanda Tablas .
  4. Haga clic con el botón derecho del ratón en Tabla de diseño de Excel y haga clic en Editar tabla.

  5. En la tabla, introduzca manualmente los valores para $SW-MASS o $SW-COG.
  6. Cierre la tabla de diseño.
  7. Cuando se le solicite, seleccione Utilizar el valor de masa especificado en la tabla de diseño para reemplazar los valores calculados con los valores introducidos manualmente.
