Tratamiento de esquinas a esquinas similares en el sistema estructural

Puede utilizar Agrupar esquinas similares para agrupar esquinas similares, aplicar un tratamiento de esquinas al grupo y editar los grupos según sea necesario.

Esto resulta útil para archivos de sistemas estructurales grandes que tienen varias esquinas.
  1. Abra el archivo del sistema estructural.
  2. En el gestor de diseño del FeatureManager®, haga clic en Gestión de esquinas y seleccione Editar operación.
  3. En el PropertyManager Gestión de esquinas, en Esquinas, seleccione una esquina.

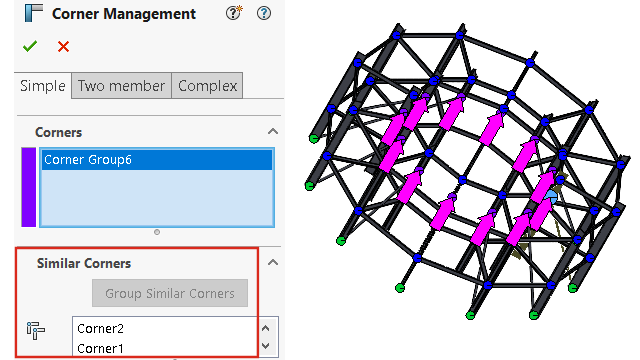

  4. Haga clic en Agrupar esquinas similares
    Las esquinas similares se agrupan juntas, aparecen como Grupo de esquinas xx en Esquinas en el PropertyManager y están destacadas con flechas en la zona de gráficos.
  5. Aplique el tratamiento de esquinas al grupo.

El gestor de diseño del FeatureManager agrupa las esquinas similares como Grupo de esquinasXX. En el PropertyManager Gestión de esquinas, puede editar un grupo de esquinas similares y quitar una esquina del grupo. Puede agregar esta esquina al grupo de esquinas similares, si fuera necesario.

  • Haga clic con el botón derecho del ratón en una esquina del grupo y seleccione una de las siguientes opciones:
    Eliminar del grupo de esquinas Elimina la esquina seleccionada del grupo de esquinas similares
    Haga clic con el botón derecho en la esquina eliminada y seleccione Volver a incluir la esquina en el grupo.
    Zoom a selección Aumenta el tamaño en la esquina seleccionada
    Borrar selecciones Desagrupa las esquinas
    Para desagrupar las esquinas, también puede hacer clic con el botón derecho del ratón en el grupo y seleccionar Disolver grupo de esquinas.
    Personalizar el menú Le permite seleccionar el menú contextual

    Puede usar un tratamiento de esquina similar para las esquinas simples, de dos miembros y complejas.
