La opción Alinear componentes funciona igual que la inserción de un bornero.
Puede acceder a
Alinear componentes de las siguientes maneras:
- Menú SOLIDWORKS Electrical 3D: Alinear componentes
.
- En el menú, haga clic en .

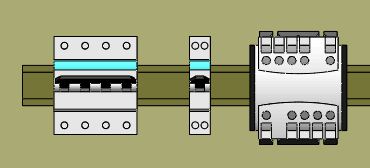

Esta herramienta permite alinear y centrar los componentes en un raíl y define el espacio entre ellos.
El panel acoplable se actualiza con varias opciones.
Seleccionar los componentes a alinear
- En la zona de gráficos, seleccione los componentes que desea alinear y el orden en el que desea colocarlos.
- Seleccione una alineación.
El parámetro Espacio especifica el valor de separación de los componentes.
Componente sin caras definidas
Lista de componentes no válidos. Indica los componentes seleccionados para la alineación que no tienen caras definidas. Estos componentes no se alinearán.
