要使零部件在 SOLIDWORKS Routing 中用为挂架、支撑、或线夹，要求以下项。
Routing 草图和尺寸的名称有大小写之分。

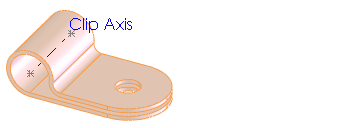

线夹轴
命名为线夹轴的轴，与装配体中的边线或轴对齐。 线夹轴介于定义进入/退出点的线路点之间。
示例：
旋转轴
命名为旋转轴的轴，便于将线夹旋转到所需方位。
示例：
此外，如果您想使挂架、支撑、或线夹在线路直径更改时调整大小，您需要：
过滤草图
- 命名为过滤草图的草图
- 三个同心圆，其尺寸命名为：
-
名义直径（线夹的名义大小）
-
内径（线夹可容纳的最小线束段的直径）
-
外径（线夹可容纳的最大线束段的直径）
示例：
重叠配置
插入一系列零件设计表以生成多个配置，包括：
-
过滤草图尺寸。 内径大小必须小于下一外径的大小，这样整个配置组可覆盖从最大到最小的整个大小范围，无任何缝隙。
- 其它随线夹大小而变更的尺寸。
示例：
